Этажи (закладка параметров)

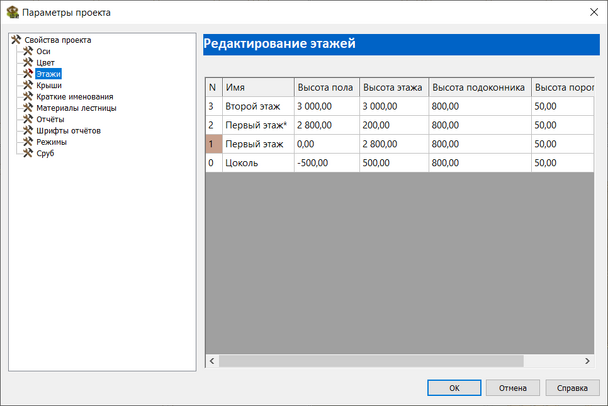

Закладка Этажи содержит перечень этажей проекта:
Этаж определяется двумя высотными отметками – нижней (Высота пола) и верхней (Высота пола + Высота этажа). При задании высотных отметок соответствующие им горизонтальные плоскости автоматически добавляются в проект.
Высота подоконника — это нижняя высотная отметка окон этажа. На этой высоте окна по умолчанию добавляются в панель на данном этаже.
Высота порога — это нижняя высотная отметка дверей этажа. На этой высоте двери по умолчанию добавляются в панель на данном этаже.
На экране этаж отображается двумя пунктирными линиями, соответствующими его высотным отметкам.
Для добавления этажа в таблицу кликните правой кнопкой мыши в любом её месте и выберите нужную команду:
Затем задайте название этажа и его характеристики.
Существует возможность поделить внутренний этаж на два этажа. Для этого выберите нужный этаж, щелкнув на нем левой кнопки мыши (строчка подсветится синим цветом), а затем кликните правой кнопкой мыши и в открывшемся меню выберите строчку Поделить. Далее, если нужно, отредактируйте высоты.
За один заход в карточку можно поделить только один этаж. Для того, чтобы поделить ещё один этаж, нужно выйти из карточки и зайти заново. Деление этажа добавляет в сцену ещё одну высотную отметку (горизонтальную плоскость), перестраивания и перепривязки уже построенных объектов при этом не происходит.
|
Удалять можно только самый верхний или самый нижний этаж. |
