Измерения
В К3-Коттедж Каркас&Сруб пользователь может быстро измерить необходимые ему длины и площади. Соответствующие команды собраны в узле Специальные команды/Измерения.
Длина профиля[править | править код]
С помощью команды Специальные команды/Измерения/Длина профиля можно измерить длину любого профиля, просто наведя на профиль курсор. Если профиль разобран на части, то измеряются длины его частей.
Длина ребра[править | править код]
С помощью команды Специальные команды/Измерения/Длина ребра можно измерить длину ребра, наведя на ребро курсор.
Дальномер[править | править код]

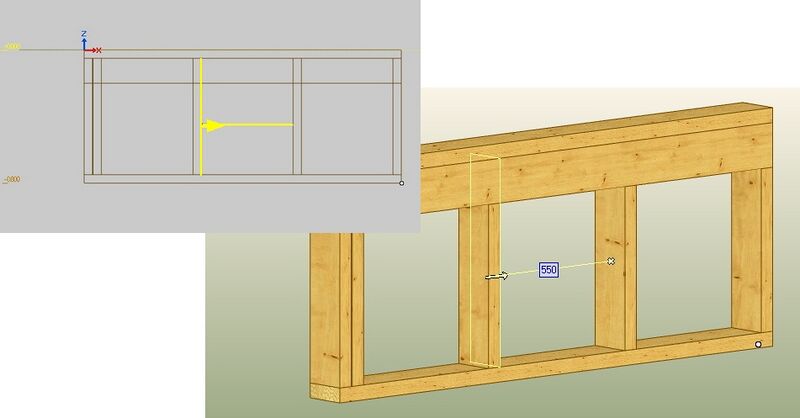

С помощью команды Специальные команды/Измерения/Дальномер можно измерить расстояние от указанной пласти до ближайшего объекта. То есть, до объекта, который первым пересекает перпендикуляр к указанной пласти. Для этого достаточно навести курсор на объект.
При работе команды действуют привязки.
Линейка[править | править код]
Команда Специальные команды/Измерения/Линейка сочетает множество функций в одной.
А именно, позволяет:
- определить координаты указываемых точек;
- измерить расстояние между точками
- измерить угол наклона соединяющего точки отрезка к горизонту;
- рассчитать длину и площадь контура, образованного указанными точками (если первая и последняя точки не совпадают, программа условно замыкает контур).
Вся эта информация показывается в информационном окошке, которое появляется при наведении курсора на точку:
Работа этой команды схожа с командой построения контура из отрезков. Пользователь строит контур, указывая точки одну за другой. В появившемся окне появляются результаты измерений.
Это окно появляется после указания первой точки, а результаты измерений даются с учётом непостроенной точки — того места, на которое указывает курсор в момент времени.
В окне показаны:
- Расстояние — расстояние от указанной точки до точки, на которой находится курсор;
- Координаты (X, Y, Z) — координаты точки, на которую наведён курсор;
- Угол — угол наклона создаваемого отрезка (между последней выбранной точкой и местоположением курсора) к горизонту (на фронтальном и боковом видах) или к оси ХХ (на верхнем виде). Если отрезок параллелен любой из координатных осей, угол считается равным 0.
- Общая длина — созданного контура плюс расстояние до точки, на которой находится курсор;
- Площадь — площадь созданного контура (программа условно замыкает контур). Если контур создавался по часовой стрелке, площадь будет отрицательной, против часовой — положительной. Если контур самопересекающийся, то площади создаваемых частей вычитаются.
При работе команды действуют привязки.
Площадь панелей[править | править код]
Команда позволяет рассчитать площадь лицевой пласти выбранной панели (одной или несколько). Напоминаем, панелями в программе называются стены, перекрытия, скаты и любые заполнения: из профилей и листового материала.
После запуска команды программа предлагает выбрать панельные объекты. Выберите один или более объектов и нажмите Enter.
После чего в окне команд будет написано итоговое количество выбранных объектов и их площадь:
