Многостраничные отчёты. Размещение на листах
У многостраничных отчетов (планов, разверток) есть группа параметров Размещение на листах, отвечающая за компоновку элементов отчета по листам. Поговорим о компоновке на примере отчета Развёртки по панелям:
В Таблице содержится вся информация по объектам, входящим в отчет (длины, материалы, площади). План — это схема дома с указанием панели, по которой создан отчет. 3D виды — это трехмерные виды панели.
Для размещения таблицы, чертежа, плана или 3D вида на одном из листов отчета нажмите на нужном элементе левой кнопкой мыши и, удерживая её, перетащите элемент на Лист N. В отчете будет столько листов, сколько занято элементами: свободные листы не учитываются. Элементы, оставшиеся в поле Тип элемента, в отчете отображаться не будут.
Правила размещения элементов следующие:
- количество элементов на одном листе не должно быть более 4-х
- при 3-х элементном размещении на листе чертеж должен присутствовать обязательно
- чертеж на листе может быть только один: или Чертеж, или Чертеж с разрезом
- чертеж должен непременно находиться на первом листе
- 3D вид на листе может быть только один, за исключением случая 2-х элементного размещения
- если на листе размещен Чертеж с разрезом, то 3D видов на нем быть не должно
- если на листе размещен только 1 элемент, то этот элемент не может быть Планом.
Параметр 3D вид — перспектива включает режим формирования трехмерного вида панели в перспективе. Если параметр не включен, то 3D вид будет в аксонометрической проекции.

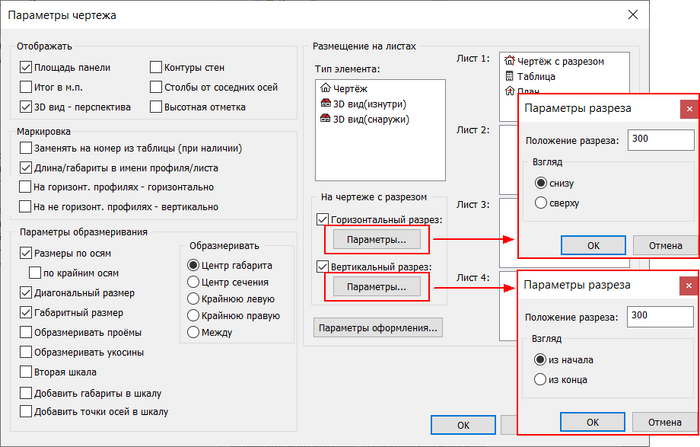

Параметры Горизонтальный разрез и Вертикальный разрез актуальны, если в отчете присутствует Чертеж с разрезом. Эти параметры задают положение и направление разрезов панели на данном типе чертежа.
|

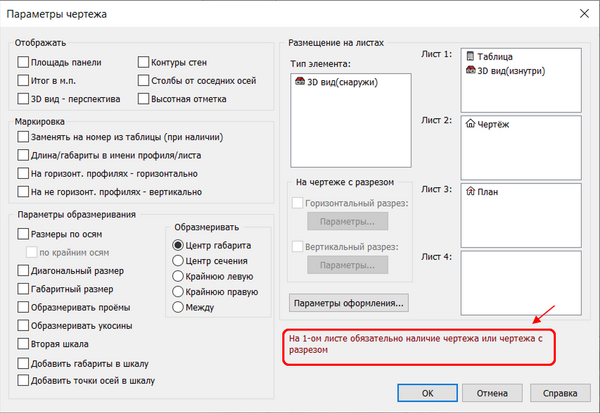

В карточке параметров многостраничных отчетов существует контроль за распределением её элементов по листам. Если заданная комбинация элементов недопустима, программа не дает выйти из карточки и внизу появляется соответствующее сообщение:
 |
