Подрезка срубовой стены скатом

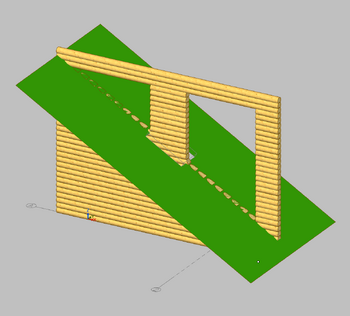

Для подрезки срубовой стены скатом воспользуйтесь командой Сруб/Стена/Подрезать скатом, укажите стену и скат и задайте параметры подрезки.
Номер ската (используется в отчётах) — информационное поле, в котором можно увидеть номер указанного ската.
Группа параметров Верхняя граница подрезки:
- На всю стену — стена режется до верхней точки стены
- В мм — стена режется до указанных миллиметров
- В рядах — стена режется до указанных рядов
Группа параметров Нижняя граница подрезки:
- По нижней точке ската — стена режется от нижней точки ската
- В мм — стена режется от указанных миллиметров
- В рядах — стена режется от указанных рядов
|

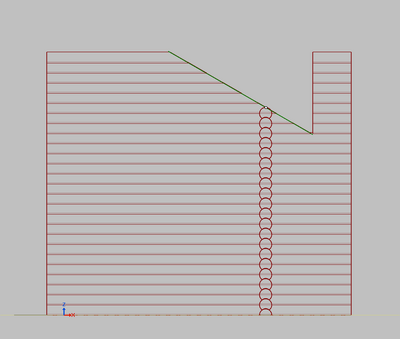

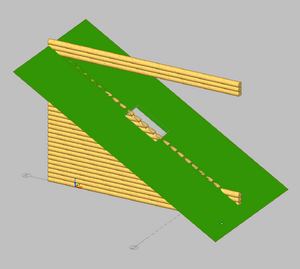

При подрезке стены скатом часть стены, лежащая выше ската, обрезается по вертикальной прямой. Часть стены, попадающая под обрезку и лежащая ниже ската, режется по наклонной ската. |
Торцы бревен, заканчивающихся на вертикальной прямой, будем называть прямыми торцами. Торцы бревен, заканчивающихся на наклонной прямой, будем называть скошенными торцами.
В полях Выпуск (для прямого и скошенного торцов) задаются величины захода прямых и скошенных торцов бревен за вертикальную и наклонную прямые соответственно (см. рис. выше). Для скошенных торцов выпуски можно откладывать:
- по горизонтали — стена подрезается плоскостью, полученной параллельным переносом подрезающего ската по горизонтали на величину заданного выпуска
- по нормали — стена подрезается плоскостью, полученной параллельным переносом подрезающего ската по нормали к скату на величину выпуска
- по вертикали — стена подрезается плоскостью, полученной параллельным переносом подрезающего ската по вертикали на величину выпуска
Для торцов можно выбрать тип подрезки при помощи кнопки Тип подрезки:
В случае необходимости вы можете удалить подрезку или изменить её. Для этого запустите команду Сруб/Стена/Подрезать скатом и укажите подрезанную стену:
- для удаления подрезки выберите в контекстном меню элемент Удалить, укажите скат, который вы хотите исключить из подрезающих, и нажмите Закончить
- для редактирования параметров подрезки выберите элемент Параметры и укажите стену
