Просмотр и печать отчётов
В карточке Отчёты проекта можно посмотреть, как все отчеты будут выглядеть на печати. Для этого используется кнопка Показать макет(ы). Для правильного отображения на экране отчетов необходимо, чтобы на компьютере был установлен хотя бы один драйвер принтера.
|
Напоминаем, что все отчеты в программе условно делятся на два типа: таблицы и чертежи. К чертежам относятся отчеты, для создания которых используется геометрический редактор К3. Это планы, развертки, виды, фасады, разрезы. К таблицам относятся все остальные отчеты. Для их создания используется приложение FastReport, входящее в дистрибутив программы. |
Схема выбора отчетов для просмотра такая же, что и при создании. В окне просмотра отчеты можно вывести на принтер. Для правильного отображения на экране отчетов необходимо, чтобы на компьютере был установлен хотя бы один драйвер принтера.
|
|

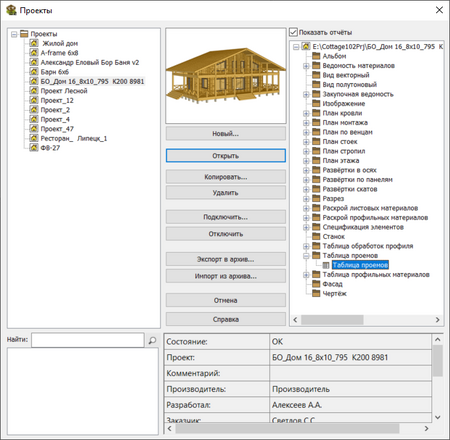

Если отчет создан, то его можно посмотреть, не открывая проект. Для этого в карточке Проекты нужно поставить галочку Показать отчеты и дважды щелкнуть на нужном названии отчёта.
 |
Просмотр и печать отчетов при помощи кнопки Показать макет(ы)
для всех отчётов

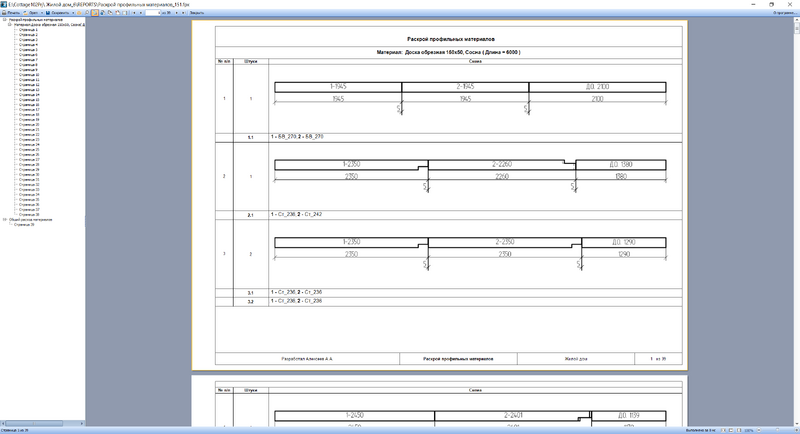

После нажатия кнопки Показать макет(ы) на экране появляется окно Preview, в котором вы можете посмотреть созданный отчет:
Здесь вы можете масштабировать изображение отчета при помощи ползунка в нижней части окна. С помощью кнопки
можно найти любой текст в отчете. Так, например, легко искать профиль с нужным вам именем и т.д.
В окне Preview полученный отчет можно только увидеть. Изменить в данном окне его нельзя. Но у вас есть возможность при помощи кнопки экспорта
конвертировать отчёт в любой из предложенных форматов.
Если таблицы не требуют доработки, их можно распечатать, нажав кнопку
. В открывшейся карточке задайте параметры печати и нажмите кнопку ОК.
Просмотр и печать отчётов при помощи кнопки Показать чертеж(и)
(только для отчётов-чертежей)

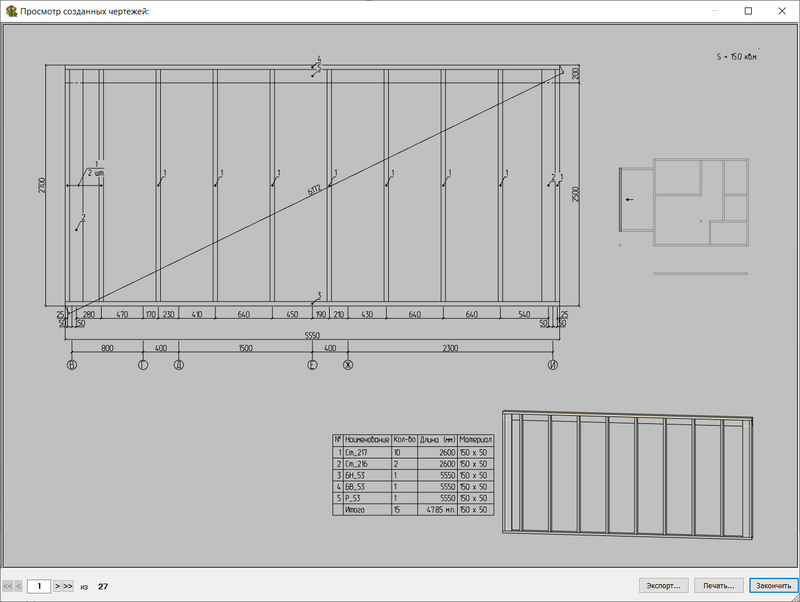

Кнопка Показать чертеж(и) доступна только для отчетов-чертежей. Она открывает отчет в интерактивном окне Просмотр созданных чертежей:
В этом варианте просмотра штамп, добавленный в отчет, и рамка не отображаются.
В окне Просмотр созданных чертежей вы можете:
- перемещать изображение в любом направлении. Для этого «захватите» курсором мыши чертеж и перетаскивайте его вместе с курсором в нужном вам направлении;
- динамически масштабировать изображение. Для этого наведите курсор на интересующий вас фрагмент чертежа и вращайте колесико мышки на себя или от себя, в зависимости от того, что вы хотите: увеличить или уменьшить изображение;
- вписать изображение в габариты окна просмотра. Для этого дважды щелкните левой кнопкой мыши на чертеже.
|
|
В окне Просмотр созданных чертежей чертежи можно только увидеть. Изменить в данном окне их нельзя. Для внесения изменений в чертеж отчета используется кнопка Редактировать чертеж... в карточке Отчёты проекта. |
Листать просматриваемые чертежи можно при помощи стрелочек в левом нижнем углу окна.

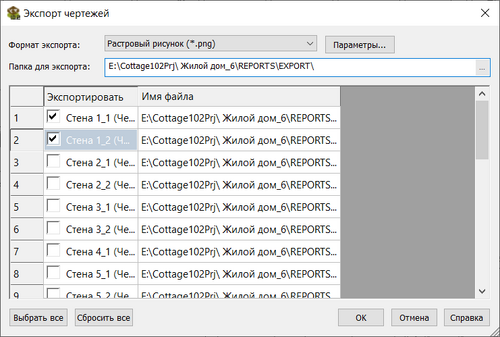

При помощи кнопки Экспорт вы можете сохранить чертеж в одном из предлагаемых системой форматов: wmf, bmp, gif, pdf и т.д. Для этого в карточке Экспорт чертежей в поле Формат экспорта выберите нужный формат. Далее в поле Папка для экспорта укажите папку, в которую хотите сохранять чертежи. Затем галочкой выберите чертежи для экспорта.
Параметры экспорта вы можете задать при помощи кнопки Параметры, нажатие на которую открывает окно параметров выбранного для экспорта формата:
При экспорте в pdf cоздаваемый файл *.pdf может быть многостраничным (параметр Многостраничный). Поясним, что это значит. Например, в окне просмотра у вас десять разверток стен. Нажав кнопку Экспорт, вы получите один файл *.pdf , каждая страница которого будет одной из экспортируемых разверток. Такая возможность удобна при отправке заказчикам документов на утверждение по электронной почте.

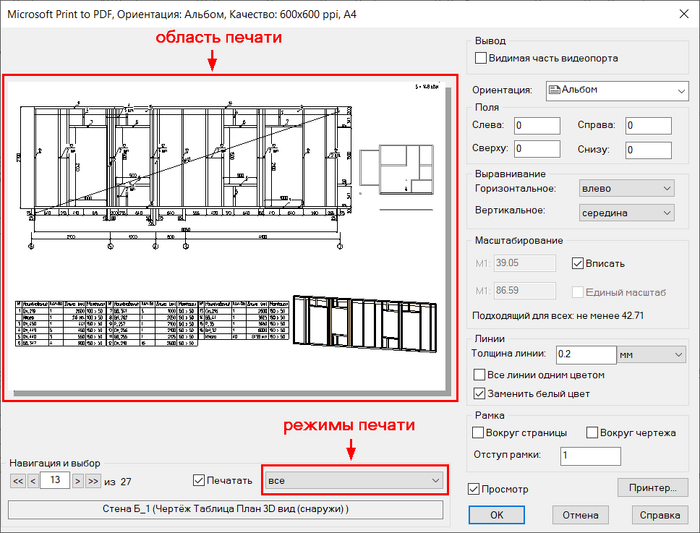

Если чертежи не требуют доработки, их можно распечатать, нажав в окне Просмотр созданных чертежей кнопку Печать. На экране появится окно предварительного просмотра печати:
В заголовке окна отображается информация о принтере, на который будет выводиться печать: название принтера, ориентация бумаги (альбом или книга) и качество печати. Если вы хотите печатать на другом принтере или изменить параметры печати, то нажмите кнопку Принтер… и сделайте свой выбор. В левой части окна находится область печати. Здесь вы можете посмотреть, как будут выглядеть печатные страницы с учетом всех ваших настроек, если включен элемент Просмотр.
Для перехода с одной печатной страницы отчета на другую используйте стрелочки слева и справа от поля Навигация и выбор.
В поле режимы печати (см. рисунок выше) задается диапазон страниц для печати. По умолчанию включен режим Все: распечатываются все страницы отчета. Более подробно о режимах печати в таблице ниже:
| Режим | Назначение |
|---|---|
| Все | Печатать все страницы отчета. При выборе данного режима у всех страниц параметр Печатать автоматически включается. Это можно увидеть при перелистывании страниц: у каждой из них перед параметром Печатать будет стоять галочка. |
| Индивидуально | Печатать только те страницы, у которых у параметра Печатать вы сами поставили галочку. |
| Никакой | Не печатать ни одной страницы отчета. При выборе данного режима у всех страниц у параметра Печатать галочки убираются. |
| По текущий | Печатать страницы с первой по текущую, то есть по ту, которая открыта в данный момент. |
| С текущего | Печатать все страницы с текущей по последнюю. |
| Текущий | Печатать только одну страницу, открытую в данный момент. |
| Кроме текущего | Печатать все страницы, кроме текущей. |
| Одностраничные | Печатать только те страницы, которые убираются в заданном масштабе на одной странице. |
| Выборочно | Печатать только те страницы, напротив которых в окне Выбор стоит Да. Окно Выбор появляется после нажатия строчки Выборочно. |
В правой части окна предварительного просмотра печати находятся элементы управления, позволяющие изменять параметры печати. Если вы поставите галочку в поле Видимая часть видеопорта, то будет печататься не весь чертеж, а лишь часть, видимая в окне Просмотр созданных чертежей. В поле Ориентация можно выбрать расположение бумаги: альбом или книгу. Задав значения в полях Слева, Справа, Сверху, Снизу в группе параметров Поля вы определите поля вокруг рисунка. С помощью группы параметров Выравнивание вы можете точно разместить чертеж на странице.

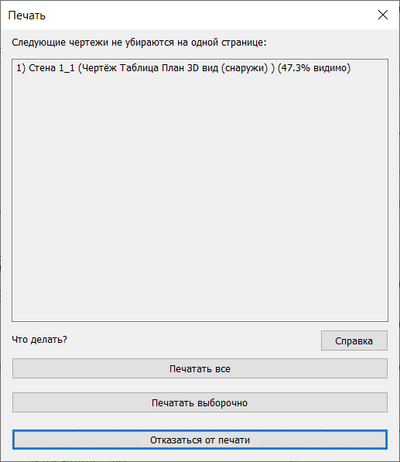

Группа элементов управления Масштабирование задает масштаб чертежа. По умолчанию включен режим Вписать, при котором для каждой страницы будет автоматически вычислен свой масштаб так, чтобы чертеж полностью убрался на заданный формат бумаги с учетом полей. Если режим Вписать выключен, то можно задать одинаковый масштаб для всех страниц, поставив галочку в поле Единый масштаб. Система автоматически вычислит единый масштаб, при котором все чертежи будут полностью убираться на заданный формат бумаги. Если выключены оба режима, описанные выше, то в оставшемся непогашенном поле можно задать любой масштаб. Но в данном случае система не отвечает за то, что чертеж будет вписан в заданный формат. В случае задания масштаба, не вписывающего чертеж в формат, после нажатия клавиши Enter появится окно с информацией, какая часть чертежа будет видна на печати.

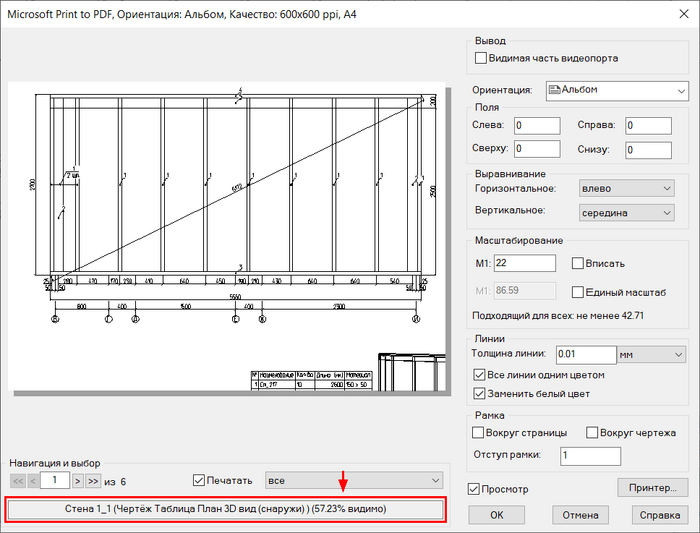

Также увидеть несоответствие размера чертежа формату вы можете увидеть внизу карточки при перелистывании страниц:
В поле Толщина линий устанавливается толщина линий для тех объектов, у которых она задана равной нулю. Остальные объекты будут напечатаны каждый со своей заданной толщиной. Толщина может быть указана в наиболее удобных для вас единицах.
Поле Все линии одним цветом определяет, будет ли использоваться цвет при печати изображения. Если этот элемент не указан, для монохромных принтеров цвет заменяется оттенками серого цвета.
Поле Заменить белый цвет определяет необходимость заменить белые линии изображения на светло-серые. Иначе на белой бумаге такие линии окажутся невидимыми.
Если в группе параметров Рамка отметить элемент Вокруг страницы или Вокруг чертежа, то к рисунку автоматически добавится одна или две рамки соответственно. В поле Отступ рамки задается величина отступа рамки от чертежа. Этот параметр можно подобрать так, чтобы все надписи чертежа не выходили за его рамку.
|
|
Для того, чтобы в окне просмотра сразу же увидеть, как повлияло изменение настроек на чертеж, нажмите на клавиатуре кнопку Tab. |

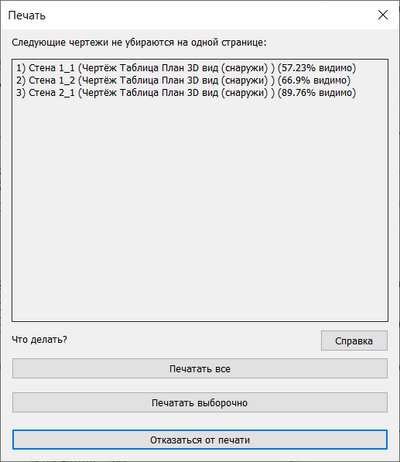

Задав все параметры печати, нажмите кнопку ОК. После этого на экране появится информация о том, какие чертежи не вписываются в формат страницы и на сколько:
Здесь вы можете отказаться от печати совсем, напечатать все чертежи или только те, которые видимы на 100%.
