Установка профилей по направляющим

Материал из К3-Коттедж Каркас
К3-Коттедж Каркас&Сруб | Профили | Создание | Мультипрофиль | Вентбрус | По направляющим | Параметры | Редактирование | Обработки | Соединение | Деление | Удаление

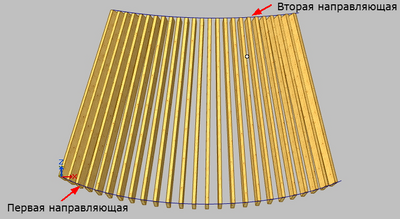

Команда Заполнение/Установить/Профили по направляющим позволяет устанавливать профили с заданным шагом между двумя произвольными направляющими (отрезками, дугами, окружностями, полилиниями, сплайнами и пр.). Команда примечательна тем, что работает не только с плоскими объектами, но и с трехмерными, и удобна для создания нестандартных конструкций из досок.

Прежде, чем запустить команду, создайте с помощью меню К3 нужные вам линии, которые будут использоваться в качестве направляющих. Затем запустите команду Заполнение/Установить/Профили по направляющим и задайте параметры профилей на панели Дополнительные параметры. Далее укажите ваши линии и задайте в командном окне Величину сдвига — расстояние, на котором по направляющей, указанной первой, будут располагаться соседние профили (точнее, начала их ЛСК). После этого нажмите клавишу Enter. Расстояния между профилями на второй направляющей программа рассчитает сама.


Для выхода из команды используйте клавишу Esc.
