Ферма параметрическая
Команды для работы с параметрическими фермами находятся в меню Каркас/Ферма параметрическая.
Для создания параметрической фермы запустите команду Каркас/Ферма параметрическая/Создать и на панели Плоскости выберите (отметьте галочкой) высотную отметку, на которой хотите расположить нижний профиль фермы. Затем укажите две точки - начало и конец нижнего профиля. Тем самым вы определяете опорный вектор фермы, лежащий посередине её толщины, и вверх от которого будет построена ферма. Если указать точки не на выбранной плоскости, то они будут спроецированы на неё. При указании точек можно использовать привязки к опорным и характеристическим точкам объектов. Если нужно указать первую точку на некотором расстоянии от опорной точки, то можно выбрать ключ Опорная точка, указать нужную опорную точку и задать расстояние.
Внимание! Создание параметрической фермы не зависит от порядка задания опорных точек - ферма всегда строится слева направо. Начало её опорного вектора всегда находится в точке, которая лежит ближе к началу системы координат.

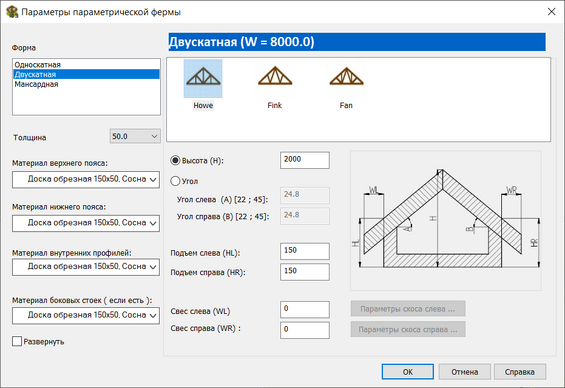

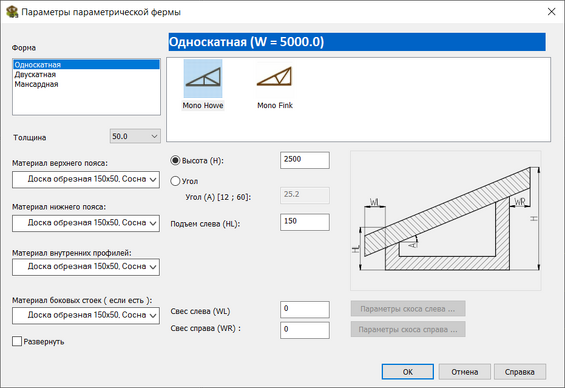

После указания опорных точек фермы на экране появится карточка её параметров. Выберите сначала одну из предлагаемых форм фермы (параметры Мансардной фермы пока не доступны - они находятся в разработке):

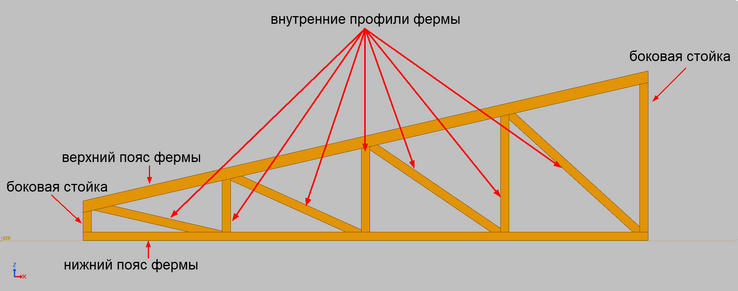

Из выпадающего списка, содержащего толщины всех материалов, которые есть в производителе проекта, выберите Толщину для материалов фермы. После этого в карточке будут предлагаться материалы только этой толщины. Назначьте материалы для всех элементов фермы.

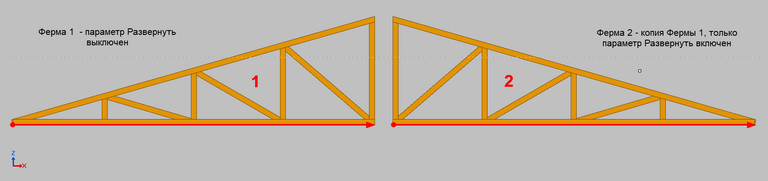

Если нужно создать ферму в обратном направлении, поставьте в карточке её параметров галочку Развернуть.
Включите один из параметров: Высота или Угол, и задайте нужные значения. Невключенный параметр программа рассчитает сама.
Что означают параметры Подъем слева (HL) и Подъем справа (HR) (у двускатной крыши), видно на рисунке. Если они не больше ширины материала, то Свес слева и Свес справа (у двускатной крыши) не строятся, даже если они заданы ненулевыми.
В полях Свес слева (WL) и Свес справа (WR) задайте величины свесов фермы (в мм). При ненулевых значениях свесов становятся доступны кнопки Параметры скоса слева и Параметры скоса справа.
|
Если после того, как вы задали ненулевую величину свеса, кнопка Параметры скоса ... не стала доступной, кликните мышкой на поле рядом. |
Кнопки Параметры скоса слева и Параметры скоса справа открывают карточку, в которой вы можете выбрать тип подрезки профилей верхнего пояса фермы и задать его параметры.
У вертикальной и горизонтальной подрезок существует возможность выбора тех параметров, с помощью которых удобнее задать подрезку. Например, вертикальную подрезку (см. рис. выше) можно задать или при помощи стороны a, или стороны b. Чтобы выбрать наиболее подходящий вариант, исключите лишний параметр (напротив него поставьте точку). Исключенный параметр задавать явно не придется, он будет вычислен автоматически, в зависимости от значения, заданного для неисключенного параметра.
Для изменения параметров уже созданной параметрической фермы используйте команду Каркас/Ферма параметрическая/Редактировать. Для сдвига и копирования параметрических ферм используйте команды Каркас/Ферма параметрическая/Передвинуть и Каркас/Ферма параметрическая/Копировать. Для удаления фермы выберите команду Каркас/Ферма/Удалить.
Внимание!! Для профилей параметрической фермы запрещены почти все команды меню Каркас/Профиль. Доступны только следующие команды: Профиль\Соединить\Паз, Профиль\Деление\По указанию, Профиль\Соединить\Использовать как и Профиль\Соединить\Спецификация. Напоминаем вам, что для фермы, как и для любой другой панели, работает правило исчезновения ручного редактирования при её пересоздании, то есть при любом редактировании, при любом сдвиге и пр. Не забывайте об этом! Применяйте профильные команды только тогда, когда точно убедитесь, что больше пересоздавать ферму вы не будете.

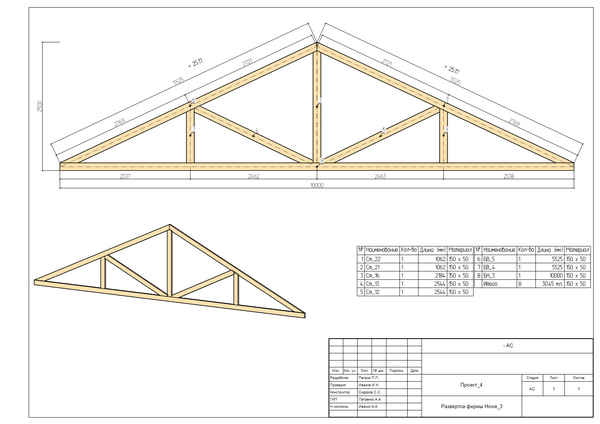

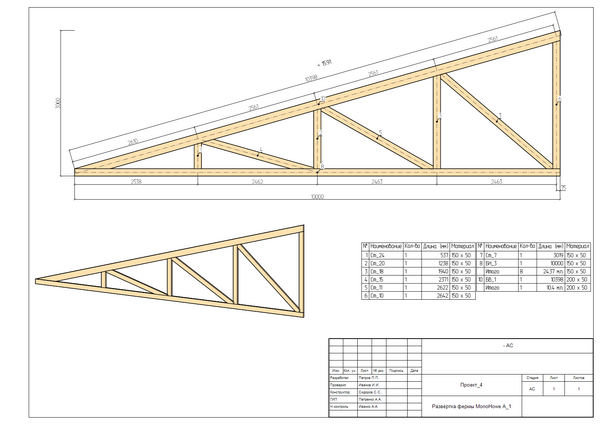

Для создания чертежей параметрических ферм используйте отчет Развертки ферм, который практически во всем похож на отчет Развертки по панелям, за исключением некоторых параметров.
