Паз — это выемка в профиле. Пазы могут быть сквозными — на всю ширину профиля, полуоткрытыми — с одной стороны профиля, и глухими — не выходящими на край профиля.

Напомним, что добавить в профиль паз можно в карточке параметров профиля, которая вызывается командой Каркас/Профиль/Изменить параметры. Также это можно сделать при помощи команды Профиль/Обработки/Добавить/Паз.

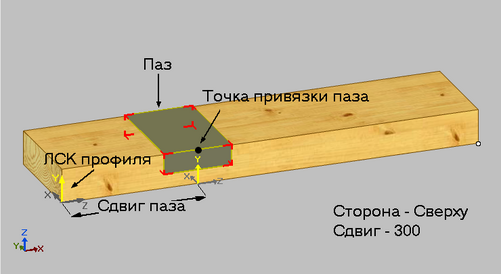

Местоположение паза зависит от значений параметров Сторона и Сдвиг. Паз строится на стороне, выбранной в поле Сторона; на расстоянии, которое равно значению параметра Сдвиг и откладывается от начала или конца профиля, лежащих в его узлах.

Pluso.png Лайфхак №1. Для того чтобы узнать, где у профиля начало и конец, и как ориентированы оси его ЛСК, выберите команду Каркас/Профиль/Изменить параметры и наведите курсор на профиль. На экране появится локальная система координат (ЛСК), которая всегда находится в узле начала профиля. Оси Х и Y подсвечиваются разным цветом. Вдоль них в параметрах профиля задаются сдвиги. Ось Z показывает, где у профиля начало и конец. Начало профиля находится в начале вектора Z, конец - в конце вектора, там, куда указывает стрелочка.

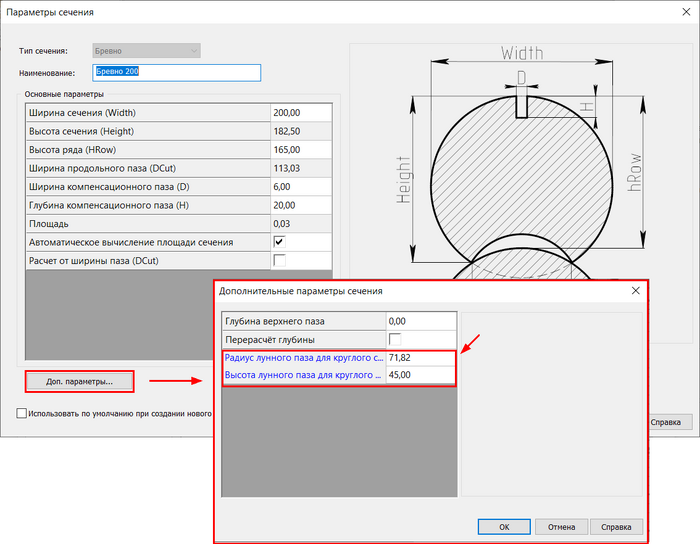

Pluso.png Лайфхак №2. Сдвиги пазов профиля задаются в программе относительно его узлов. Узлы, как правило, не отображаются на экране (они видны только при запуске команды Профиль/Редактировать узлы).  И пока узлы совпадают с габаритами профиля, задавать сдвиги, даже не видя узлов, несложно: можно ориентироваться по габаритным точкам профиля. Всё меняется, например, при задании выпусков или при добавлении торцевых обработок со сдвигом. В этом случае узлы перестают совпадать с габаритами профиля:
при добавлении паза на такой профиль следует учитывать, что сдвиг откладывается не от габаритов профиля, а от его узлов; если вы добавите на такой профиль паз со сдвигом, равным нулю, вы его не увидите
Работать с «пустыми хвостами» не очень удобно, и вы можете «подогнать» узлы под габариты профиля при помощи команды Специальные команды/Обнулить выпуски, разобрать на части (панели)/Профиль. Но при этом следует помнить, что если профиль поделен, то данная команда разберет его на отдельные куски.

Значения Справа (слева) для параметра Сторона определяются так же, как и у профиля. Справа — это справа от оси Z ЛСК профиля, слева — это слева от оси Z ЛСК профиля, если смотреть из её начала в её конец или, другими словами, из начала профиля в его конец.


Таблица типов пазов, предлагаемых программой[править | править код]

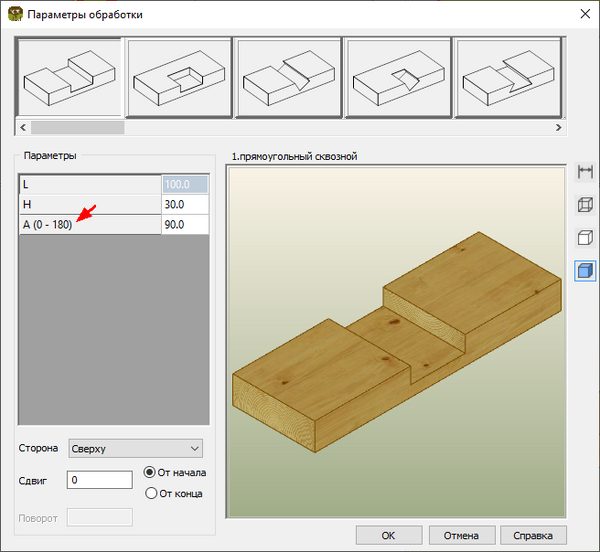

Pluso.png В карточке Параметры обработки (см. выше) около параметров углов могут стоять скобки, показывающие возможный диапазон вводимых значений. Круглые скобки ( или ) означают, что значение должно быть строго больше или меньше указанного. Квадратные скобки [ или ] допускают вводить предельное значение (аналоги знаков и соответственно). Например, запись А (0 - 90] означает, что угол А должен быть строго больше 0° и меньше или равен 90°.
Тип паза Параметры паза
1. Прямоугольный сквозной

Примечание. Паз Прямоугольный сквозной — частный случай паза Прямоугольный полуоткрытый. Это означает, что при определенных значениях параметров из паза Прямоугольный полуоткрытый можно получить паз Прямоугольный сквозной.

L — ширина паза;

H — глубина паза;

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

2. Прямоугольный полуоткрытый L — ширина паза

H — глубина паза

D — заглубление паза

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

3. Прямоугольный наклонный сквозной

Примечание. Паз Прямоугольный наклонный сквозной — частный случай паза Прямоугольный наклонный полуоткрытый.

L — ширина паза

H — глубина паза

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

A1 — угол наклона стенок паза (на рисунке угол равен 60°); если задать угол 90°, то паз будет прямым

4. Прямоугольный наклонный полуоткрытый L — ширина паза

H — глубина паза

D — заглубление паза

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

A1 — угол наклона стенок паза (на рисунке угол равен 60°); если задать угол 90°, то паз будет прямым

5. Трапеция (ласточкин хвост) сквозной

Примечание. Паз Трапеция (ласточкин хвост) сквозной — частный случай паза Трапеция (ласточкин хвост) полуоткрытый.

L1 — ширина нижней части («дна») паза;

L2 — ширина верхней части паза. Должна быть меньше L1;

H — глубина паза;

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

6. Трапеция (ласточкин хвост) полуоткрытый L1 — ширина нижней части («дна») паза;

L2 — ширина верхней части паза. Должна быть меньше L1;

H — глубина паза;

D — заглубление паза;

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

7. Треугольный сквозной

Примечание. Паз Треугольный сквозной — частный случай паза Треугольный глухой.

H — глубина паза (до самой нижней точки)

AL, AR — угол наклона стенки паза

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

8. Треугольный полуоткрытый

Примечание. Паз Треугольный полуоткрытый — частный случай паза Треугольный глухой.

H — глубина паза (до самой нижней точки)

AL, AR — угол наклона стенки паза

D — заглубление паза

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

9. Треугольный глухой H — глубина паза (до самой нижней точки)

AL, AR — угол наклона стенки паза

D — длина паза

A — угол поворота паза в плоскости Стороны, выбранной для паза (на рисунке угол равен 90°)

S — расстояние от ребра профиля до центральной точки паза

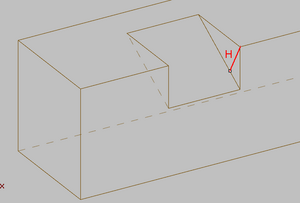

10. Прямоугольный сквозной под углом к горизонту L — ширина паза H — глубина паза: перпендикуляр, опущенный от ребра профиля на «дно» паза
A1 —  угол наклона «дна» паза относительно пласти профиля

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

11. Отверстие прямоугольное L —  поперечная ширина паза в плоскости выбранной Стороны

H — продольная ширина паза в плоскости выбранной Стороны

D — глубина паза по нормали к плоскости выбранной Стороны

S — расстояние от края профиля до центральной точки паза (на рис. отмечена спец. символом и лежит в плоскости выбранной Стороны)

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

A2 — угол между вектором выдавливания паза и его проекцией на плоскость выбранной Стороны (прямой паз — 90°). Если угол А2 равен 90°, то проекция нулевая, и задавать угол А1 не имеет смысла

A1 — угол между проекцией вектора выдавливания на плоскость выбранной Стороны и осью Z (направлена по длине профиля)

Вектор выдавливания паза — это вектор, направленный от центральной точки паза сверху вниз

12. Отверстие скругленное L —  длина паза (размер поперёк профиля при А = 90°)

H — ширина паза (размер вдоль профиля при А = 90°)

D — глубина паза

S — расстояние от края профиля до центральной точки паза (на рис. отмечена спец. символом и лежит в плоскости выбранной Стороны)

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

A2 — угол между вектором выдавливания паза и его проекцией на плоскость выбранной Стороны (прямой паз — 90°). Если угол А2 равен 90°, то проекция нулевая, и задавать угол А1 не имеет смысла

A1 — угол между проекцией вектора выдавливания на плоскость выбранной Стороны и осью Z (всегда направлена по длине профиля)

Вектор выдавливания паза — это вектор, направленный от центральной точки паза сверху вниз

13. Отверстие круглое L — диаметр паза

D — глубина паза

S — расстояние от края профиля до центральной точки паза (на рис. отмечена спец. символом и лежит в плоскости выбранной Стороны)

A2 — угол между вектором выдавливания паза и его проекцией на плоскость выбранной Стороны (прямой паз — 90°). Если угол А2 равен 90°, то проекция нулевая, и задавать угол А1 не имеет смысла

A1 — угол между проекцией вектора выдавливания на плоскость выбранной Стороны и осью Z (всегда направлена по длине профиля).

Вектор выдавливания паза — это вектор, направленный от центральной точки паза сверху вниз

14. Прямоугольный свободного расположения W — ширина паза

D — глубина паза

S — расстояние от края профиля до центральной точки паза (на рис. отмечена спец. символом и лежит в плоскости выбранной Стороны)

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

A2 — угол между вектором выдавливания паза (направлен от точки приложения паза сверху вниз) и его проекцией на плоскость выбранной Стороны (прямой паз — 90°). Если угол А2 равен 90°, то проекция нулевая, и задавать угол А1 не имеет смысла

A1 — угол между проекцией вектора выдавливания на плоскость выбранной Стороны и осью Z (всегда направлена по длине профиля)

Глухая чашка — параметр, актуальный только при D = 0: если не поставить галочку, то паз будет прорезан в профиле насквозь. Если галочку поставить, то паз построится по общим правилам. В этом случае нулевое значение параметра D не всегда означает, что паз не будет существовать физически. Паз будет вырезан на профиле, например, при значениях угла А2, отличных от 90°

15. Трапеция свободного расположения W — ширина паза

D — глубина паза

S — расстояние от края профиля до центральной точки паза (на рис. отмечена спец. символом и лежит в плоскости выбранной Стороны)

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

AL, AR — углы наклона стенок трапеции к её основанию. Прямой паз — 0°

A2 — угол между вектором выдавливания паза (направлен от точки приложения паза сверху вниз) и его проекцией на плоскость выбранной Стороны (прямой паз — 90°). Если угол А2 равен 90°, то проекция нулевая, и задавать угол А1 не имеет смысла

A1 — угол между проекцией вектора выдавливания на плоскость выбранной Стороны и осью Z (всегда направлена по длине профиля)

Глухая чашка — параметр, актуальный только при D = 0: если не поставить галочку, то паз будет прорезан в профиле насквозь. Если галочку поставить, то паз построится по общим правилам. В этом случае нулевое значение параметра D не всегда означает, что паз не будет существовать физически. Паз будет вырезан на профиле, например, при значениях угла А2, отличных от 90°

16. Трапеция с орто расположением сквозной

Примечание. Паз Трапеция с орто расположением сквозной — частный случай паза Трапеция с орто расположением полуоткрытый

W — ширина нижней части паза

H —  глубина паза

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

AL, AR — углы наклона стенок трапеции к её основанию. Прямой паз — 0°

На сечении Круглое для данной обработки разрешен поворот вокруг центра сечения (параметр Поворот)

17. Трапеция с орто расположением полуоткрытый W — ширина нижней части паза

H —  глубина паза

D — заглубление паза от ребра профиля

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

AL, AR — углы наклона стенок трапеции к её основанию. Прямой паз — 0°

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

На сечении Круглое для данной обработки разрешен поворот вокруг центра сечения (параметр Поворот)

18. Трапеция с орто расположением глухой W — ширина нижней части паза

H —  глубина паза

D — длина паза

S — расстояние от края профиля до центральной точки паза

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

AL, AR — углы наклона стенок трапеции к её основанию. Прямой паз — 0°

На сечении Круглое для данной обработки разрешен поворот вокруг центра сечения (параметр Поворот)

19. Лыска со скруглением H — глубина паза

LL — ширина дна левой части паза, лежащей слева от центральной точки паза

LR — ширина дна правой части паза, лежащей справа от центральной точки паза

DL — ширина левого скоса паза

DR — ширина правого скоса паза

скругление слева — наличие гладкого сопряжения в левой части паза

скругление справа — наличие гладкого сопряжения в правой части паза

На сечении Круглое для данной обработки разрешен поворот вокруг центра сечения (параметр Поворот)

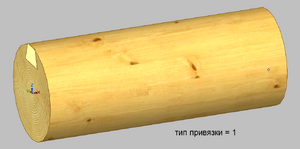

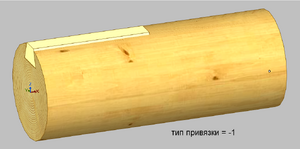

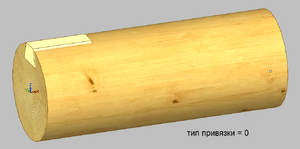

20. Трапеция (прямоугольник, треугольник) продольная с разрешённым поворотом H — глубина паза

W — ширина нижней части паза

WD — ширина верхней части паза

L — длина паза (вдоль длины профиля)

На сечении Круглое для данной обработки разрешен поворот вокруг центра сечения (параметр Поворот)

21. Полукруг со срезом сквозной

Примечание. Паз Полукруг со срезом сквозной — частный случай паза Полукруг со срезом полуоткрытый

R — радиус окружности, образующей форму паза

H — глубина паза (при ненулевом значении H1 — это глубина до плоского дна паза)

H1 — величина, на которую обрезается паза снизу (если значение H1 ненулевое, то у паза плоское дно)

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

22. Полукруг со срезом полуоткрытый R — радиус окружности, образующей форму паза

H — глубина паза (при ненулевом значении H1 — это глубина до плоского дна паза)

H1 — величина, на которую обрезается паза снизу (если значение H1 ненулевое, то у паза плоское дно)

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

23. Трапеция (прямоуг.) с зазорами и заглублением сквозной

Примечание. Паз Трапеция (прямоуг.) с зазорами и заглублением сквозной — частный случай паза Трапеция (прямоуг.) с зазорами и заглублением полуоткрытый

L — ширина верхней части паза (до трапеции)

H — глубина верхней части паза (до трапеции)

L1, L2 — ширина оснований трапеции

H1 — высота трапеции

Z1, Z2 — отступ трапеции от ребра профиля

Примечание. Как минимум, один из параметров Z1, Z2 должен быть равен нулю

24. Трапеция (прямоуг.) с зазорами и заглублением полуоткрытый L — ширина верхней части паза (до трапеции)

H — глубина верхней части паза (до трапеции)

L1, L2 — ширина оснований трапеции

H1 — высота трапеции

Z1, Z2 — отступ трапеции от ребра профиля

Примечание. Параметр Z1 должен быть равен нулю

D — заглубление паза от ребра профиля;

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

25. СЛХ (сокращённый ласточкин хвост) H — высота паза (хвоста)

R — радиус скругления

A1 — угол сужения

L — глубина паза (хвоста)

A2 — угол фрезы (угол наклона стенок паза внутрь)

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

26. Паз для рубки сквозной H — глубина паза целиком

W — ширина паза целиком

H1 — глубина паза до скругленной части

W1 — ширина скругленной части

без курдюка - с курдюком — наличие выступа (курдюка) в центре профиля

Параметры H2, W2 и W3 задаются для курдюка. Если курдюка нет, то их значения ни на что не влияют.

H2 — высота курдюка

W2 — ширина нижней части курдюка

W3 — ширина верхней части курдюка

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

27. Паз для рубки полуоткрытый H — глубина паза целиком

W — ширина паза целиком

H1 — глубина паза до скругленной части

W1 — ширина скругленной части

без курдюка - с курдюком — наличие выступа (курдюка) в центре профиля

Параметры H2, W2 и W3 задаются для курдюка. Если курдюка нет, то их значения ни на что не влияют.

H2 — высота курдюка

W2 — ширина нижней части курдюка

W3 — ширина верхней части курдюка

D — заглубление паза от ребра профиля;

слева (снизу) - справа (сверху) — выбор того, с какого края грани профиля расположен паз

28. Затёска (только для профилей из материала с сечением Бревно, Брус, Лафет) L — половина длины паза: расстояние от центра паза до крайней точки скругления

A — угол поворота паза в плоскости выбранной Стороны (на рисунке угол равен 90°)

прямой - скруглённый — наличие прямой части в середине паза
