Торцевая обработка профиля
Торцевая обработка — это обработка (вырез, скос, шип, паз и пр.), которая делается на торце (на конце или в начале) профиля.
Напомним, что добавить в профиль торцевую обработку можно в карточке параметров профиля, которая вызывается командой Каркас/Профиль/Изменить параметры. Также это можно сделать при помощи команды Профиль/Обработки/Добавить/Торец.
Местоположение торцевой обработки зависит от значений параметров Сторона и Сдвиг. Торцевая обработка строится на стороне, которая выбрана в поле Сторона, на расстоянии, равном значению параметра Сдвиг. Расстояние откладывается от начала или конца профиля, лежащих в его узлах. При этом часть профиля, находящаяся до (после) торцевой обработки, обрезается.
На рисунках один и тот же профиль с обработкой Скос:
Значения Справа (слева) для параметра Сторона определяются так же, как и у профиля. Справа — это справа от оси Z ЛСК профиля, слева — это слева от оси Z ЛСК профиля, если смотреть из её начала в её конец или, другими словами, из начала профиля в его конец.
|
Лайфхак №1. Для того чтобы узнать, где у профиля начало и конец, и как ориентированы оси его ЛСК, выберите команду Каркас/Профиль/Изменить параметры и наведите курсор на профиль. На экране появится локальная система координат (ЛСК), которая всегда находится в узле начала профиля. Оси Х и Y подсвечиваются разным цветом. Вдоль них в параметрах профиля задаются сдвиги. Ось Z показывает, где у профиля начало и конец. Начало профиля находится в начале вектора Z, конец - в конце вектора, там, куда указывает стрелочка. |
|
|
Лайфхак №2. Сдвиги пазов профиля задаются в программе относительно его узлов. Узлы, как правило, не отображаются на экране (они видны только при запуске команды Профиль/Редактировать узлы). И пока узлы совпадают с габаритами профиля, задавать сдвиги, даже не видя узлов, несложно: можно ориентироваться по габаритным точкам профиля. Всё меняется, например, при задании выпусков или при добавлении торцевых обработок со сдвигом. В этом случае узлы перестают совпадать с габаритами профиля: Работать с «пустыми хвостами» не очень удобно, и вы можете «подогнать» узлы под габариты профиля при помощи команды Специальные команды/Обнулить выпуски, разобрать на части (панели)/Профиль. Но при этом следует помнить, что если профиль поделен, то данная команда разберет его на отдельные куски.
|
Таблица типов торцевых обработок, предлагаемых программой
|
|
В карточке Параметры обработки (см. выше) около параметров углов могут стоять скобки, показывающие возможный диапазон вводимых значений. Круглые скобки ( или ) означают, что значение должно быть строго больше или меньше указанного. Квадратные скобки [ или ] допускают вводить предельное значение (аналоги знаков ≤ и ≥ соответственно). Например, запись А (0 - 90] означает, что угол А должен быть строго больше 0° и меньше или равен 90°. |
| Тип торцевой обработки | Параметры торцевой обработки | |||||
|---|---|---|---|---|---|---|
 |
0. Без подрезки | Если задать Сдвиг, не равный нулю, то профиль будет укорочен или удлинен, в зависимости от знака заданного числа, на величину Сдвига. | ||||
 |
1. Скос (фаска) - по двум длинам | L — длина скоса
D — ширина скоса | ||||
 |
2. Скос (фаска) - по длине и углу | A — угол скоса;
D — ширина скоса | ||||
 |
3. Скос (фаска) - по остатку и углу | A — угол скоса;
R — остаток профиля после скоса | ||||
 |
4. Вырез прямоугольный | L — длина выреза
D — ширина выреза | ||||
 |
5. Произвольная плоскость | Нормаль секущей плоскости получается в результате двух поворотов вектора (0,0,1):
D — расстояние от секущей плоскости до мин. габарита начала (конца) профиля | ||||
 |
6. Слот сквозной прямоугольный шип | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — ширина шипа | ||||
 |
7. Слот сквозной прямоугольный паз | A — угол среза (угол, под которым создаётся паз)
L — длина паза W — ширина паза | ||||
 |
8. Слот сквозной трапеция шип | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — большая ширина шипа WD — меньшая ширина шипа | ||||
 |
9. Слот сквозной трапеция паз | A — угол среза (угол, под которым создаётся паз)
L — длина паза W — большая ширина паза WD — меньшая ширина паза | ||||
 |
10. Полуслот прямоугольный шип | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — ширина шипа H — высота шипа (от знака этого параметра зависит положение шипа — сверху или снизу (слева или справа) профиля) R — радиус скругления шипа | ||||
 |
11. Полуслот прямоугольный паз | A — угол среза (угол, под которым создаётся паз)
L — длина паза W — ширина пааз H — высота паза (от знака этого параметра зависит положение паза — сверху или снизу (слева или справа) профиля) R — радиус скругления паза | ||||
 |
12. Полуслот трапеция шип | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — большая ширина шипа WD — меньшая ширина шипа H — высота шипа (от знака этого параметра зависит положение шипа — сверху или снизу (слева или справа) профиля) | ||||
 |
13. Полуслот трапеция паз | A — угол среза (угол, под которым создаётся паз)
L — длина паза W — большая ширина паза WD — меньшая ширина паза H — высота паза (от знака этого параметра зависит положение паза — сверху или снизу (слева или справа) профиля) | ||||
 |
14. Слот прямоугольный шип | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — ширина шипа H — высота шипа (по стороне, которая выбрана в поле Сторона) R — радиус скругления шипа S — сдвиг шипа (по стороне, которая выбрана в поле Сторона) | ||||
 |
15. Слот прямоугольный паз | A — угол среза (угол, под которым создаётся паз)
L — длина паза W — ширина паза H — высота паза (по стороне, которая выбрана в поле Сторона) R — радиус скругления паза S — сдвиг паза (по стороне, которая выбрана в поле Сторона) | ||||
 |
17. Слот сквозной повернутый прямоугольный шип | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — ширина шипа | ||||
 |
18. Слот сквозной повернутый прямоугольный паз | A — угол среза (угол, под которым создаётся паз)
L — длина паза W — ширина паза | ||||
 |
19. Двусторонний слот сквозной прямоугольный шип | L — длина шипа
W — ширина шипа D справа (снизу) — расстояние до вершины угла срезов от ребра профиля AL, AR — углы срезов левой и правой частей шипа шип слева (сверху) — если галочка стоит, то слева (сверху) строится шип; если галочку убрать, то слева (сверху) строится простой скос шип справа (снизу) — если галочка стоит, то справа (снизу) строится шип; если галочку убрать, то справа (снизу) строится простой скос вертикально — если стоит галочка, шип строится вертикально (по толщине профиля); если галочку убрать, то шип строится горизонтально (по ширине профиля) | ||||
 |
20. Двусторонний слот сквозной прямоугольный паз | L — длина паза
W — ширина паза D справа (снизу) — расстояние до вершины угла срезов от ребра профиля AL, AR — углы срезов левой и правой частей паза шип слева (сверху) — если галочка стоит, то слева (сверху) строится паз; если галочку убрать, то слева (сверху) строится простой скос шип справа (снизу) — если галочка стоит, то справа (снизу) строится паз; если галочку убрать, то справа (снизу) строится простой скос вертикально — если стоит галочка, паз строится вертикально (по толщине профиля); если галочку убрать, то паз строится горизонтально (по ширине профиля) | ||||
 |
21. Двойной скос | D справа (снизу) — расстояние до вершины угла срезов от ребра профиля
AL, AR — углы левого и правого срезов вертикально — если стоит галочка, двойной скос строится вертикально (по толщине профиля); если галочку убрать, то двойной скос строится горизонтально (по ширине профиля) | ||||
 |
23. Лыска - верт. +гориз. | H — ширина скругления/скоса
L — длина прямой части лыски D — длина скругления/скоса скругление — если галочка стоит, строится скругление; если галочки нет, строится скос верт. срезы — делать или нет срезы по вертикали гориз. срезы — делать или нет срезы по горизонтали Как минимум, одна из галочек верт. срезы или гориз. срезы должна стоять обязательно. | ||||
 |
33. Слот трапеция шип | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — большая ширина шипа WD — меньшая ширина шипа H — высота шипа (по стороне, которая выбрана в поле Сторона) S — сдвиг шипа (по стороне, которая выбрана в поле Сторона) | ||||
 |
34. Замок | L — длина замка
D1 — большая ширина замка D2 — меньшая ширина замка | ||||
 |
35. Вырез прямоугольный с углом | L — длина выреза
D — ширина выреза A — угол скоса выреза в плоскости выбранной Стороны | ||||
 |
36. Замок под углом с присеком (лапа) | L — длина замка
D — ширина замка A — угол наклона выреза замка без присека - с присеком — если галочка поставлена, то внутри замка создаётся присек — крепежный зуб или выемка Следующие параметры имеют смысл только при наличии присека: присек- / присек+ — если галочка поставлена, то создается зуб, если нет — выемка W — ширина присека H — высота присека S — смещение присека от ребра профиля | ||||
 |
37. Слот CЛХ (сокращенный ласточкин хвост) шип | А — угол скоса торца
H — высота шипа R — радиус скругления шипа A1 — угол сужения шипа L — толщина шипа A2 — угол фрезы | ||||
 |
38. Слот CЛХ (сокращенный ласточкин хвост) паз | А — угол скоса торца
H — высота паза R — радиус скругления паза A1 — угол сужения паза L — толщина паза A2 — угол фрезы | ||||
 |
39. Вырез по дуге | R — радиус окружности, образующей форму выреза | ||||
 |
40. Вырез по дуге с лыской под наличник (только для сруба) | R — радиус окружности, образующей форму выреза
H1 — ширина лыски L1 — длина лыски R1 — скругление лыски | ||||
 |
41. Слот сквозной трапеция шип с лыской под наличник (только для сруба) | A — угол среза (угол, под которым создаётся шип)
L — длина шипа W — большая ширина шипа WD — меньшая ширина шипа H1 — ширина лыски L1 — длина лыски R1 — скругление лыски | ||||
 |
42. Слот сквозной трапеция паз с лыской под наличник (только для сруба) | A — угол среза (угол, под которым создаётся паз)
L — глубина паза W — большая ширина паза WD — меньшая ширина паза H1 — ширина лыски L1 — длина лыски R1 — скругление лыски | ||||
 |
43. Вырез свободный угол | L — общая длина выреза
L1 — длина первого скоса D — ширина второго скоса D1 — общая ширина выреза | ||||
| ||||||
 |
48. Слот сквозной повернутый трапеция шип | A — угол среза (угол, под которым создаётся шип)
L — глубина шипа W — большая ширина шипа WD — меньшая ширина шипа H1 — длина шипа; если H1=0, то режется насквозь | ||||
 |
49. Слот сквозной повернутый трапеция паз | A — угол среза (угол, под которым создаётся паз)
L — глубина паза W — большая ширина паза WD — меньшая ширина паза H1 — длина паза; если H1=0, то режется насквозь | ||||
|
|

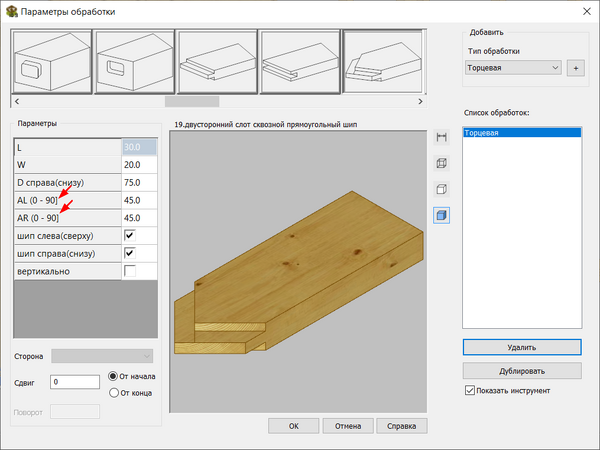

В карточке Параметры обработки около параметров углов могут стоять скобки, показывающие возможный диапазон вводимых значений:
 Круглые скобки ( или ) означают, что значение должно быть строго больше или меньше указанного. Квадратные скобки [ или ] допускают вводить предельное значение (аналоги знаков ≤ и ≥ соответственно). Например, запись А (0 - 90] означает, что угол А должен быть строго больше 0° и меньше или равен 90°. |
