Параметры профиля
При создании профиля его параметры задаются на панели Дополнительные параметры (в левом нижнем углу окна программы) и редактируются в карточке параметров профиля, которая вызывается при помощи команды Каркас/Профиль/Изменить параметры.
В поле Материал задается материал профиля. Значения выпадающего списка берутся из производителя проекта, из справочника Материалы.
В поле Положение можно задать вертикальное или горизонтальное положение доски в глобальной системе координат (ГСК), то есть в системе координат сцены проекта:
В поле Поворот можно задать любой угол поворота доски в её локальной системе координат (ЛСК) относительно оси Z:
Выпуск начала и конца — величины выпусков начала и конца профиля.
Сдвиг по Х — сдвиг профиля вдоль оси Х его локальной системы координат
Сдвиг по Y — сдвиг профиля вдоль оси Y его локальной системы координат
|

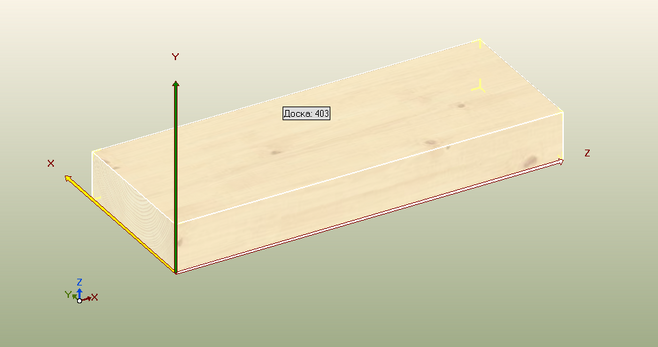

Для того чтобы узнать, где у профиля начало и конец, и как ориентированы оси его ЛСК, выберите команду Каркас/Профиль/Изменить параметры и наведите курсор на профиль. На экране появится локальная система координат (ЛСК), которая всегда находится в узле начала профиля. Оси Х и Y подсвечиваются разным цветом. Вдоль них в параметрах профиля задаются сдвиги. Ось Z показывает, где у профиля начало и конец. Начало профиля находится в начале вектора Z, конец — в конце вектора, там, куда указывает стрелочка. |
Кнопка Обработки открывает карточку, в которой показаны текущие обработки профиля (пазы, торцевые обработки, деление, продольные отсечения). Здесь также можно добавить новые и удалить старые обработки. Об обработках см. соответствующие главы.
|
|
Выпуски профиля, сдвиги профиля и его обработок задаются в программе относительно его узлов. Узлы, как правило, не отображаются на экране (они видны только при запуске команды Профиль/Редактировать узлы). И пока узлы совпадают с габаритами профиля, задавать выпуски и сдвиги несложно, даже не видя узлов: можно ориентироваься по габаритным точкам профиля. Всё меняется, например, при задании выпусков или при добавлении торцевых обработок со сдвигом. В этом случае узлы, которые при подобных манипуляциях всегда остаются на месте, перестают совпадать с габаритами профиля:
 Работать с «пустыми хвостами» не очень удобно, и вы можете "подогнать" узлы под габариты профиля при помощи команды Специальные команды/Обнулить выпуски, разобрать на части (панели)/Профиль. Но при этом следует помнить, что если профиль поделен, то данная команда разберет его на отдельные куски. |
|
|
После всех манипуляций конечным деталям профилей приписывается их реальная длина (с учетом участков, «съеденных» обработками).

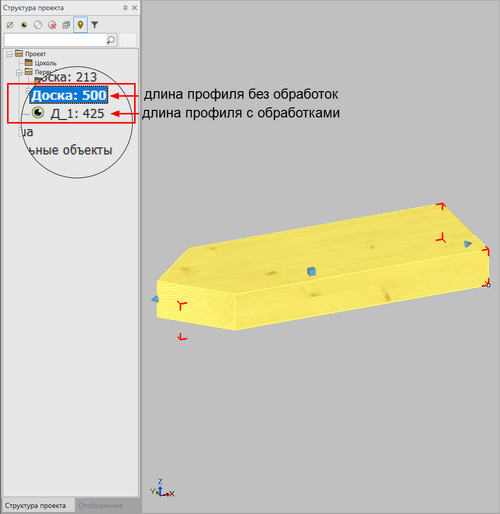

 Отображается эта информация на панели Структура проекта, в навигации Информация о профиле и во всех отчетах. |
