Соединение профилей
Команды, соединяющие профили, находятся в меню Профиль/Соединить.
Простановка пазов
Для соединения профилей посредством паза выберите команду Паз.
Если нужно прорезать профиль насквозь по форме другого профиля, выберите режим Полный паз. Паз режется в профиле, указанном первым.
В режиме Полный паз вы можете включить ключ Треугольный. В этом случае паз также режется насквозь по форме профиля, только продлевается с одной стороны до его границы:
Для сравнения, вырезанный на тех же профилях (см. выше) Полный паз:
Если нужно прорезать паз в обеих профилях на половину толщины их общей части, выберите режим В полдерева. Конфигурация паза зависит от очередности указания профилей:
 |
 |
Если нужно проставить пазы сразу во всех профилях панели выберите один из пазов, описанных выше, а затем включите режим Панель. После этого укажите сначала панель, а затем режущий профиль:
|
Вы всегда можете вручную отредактировать, заменить или добавить паз в профиль при помощи команды Профиль/Изменить параметры, нажав в карточке параметров кнопку Обработки. |
Подрезка профиля
Выберите команду Подрезать и включите, если хотите подрезать сразу несколько профилей, режим Много (он выделится жирным шрифтом). Укажите подрезаемые профиля и завершите выбор ключом Закончить. Затем выберите один из режимов команды и укажите, в зависимости от выбранного режима, пласть профиля (ключ Плоскость), ребро профиля или любой другой отрезок (ключ Отрезок) или постройте сами подрезающий отрезок (ключ 2 точки). Во время выбора пласти или отрезка появляется стрелочка, указывающая, какая часть профиля будет отрезана. Поменять направление стрелки можно при помощи ключей Негатив или Позитив. Профиль подрезается только в том случае, если указанные пласть или отрезок, или их плоскости пересекают подрезаемый профиль. При выборе ключа Автоматически включается режим автопоиска минимально отрезаемого конца.
|
При подрезке профиля сохраняются, по возможности, все обработки, которые есть на подрезаемом конце. |
Продление профиля
Выберите команду Продлить до и включите, если хотите продлить сразу несколько профилей, режим Много (он выделится жирным шрифтом). Укажите удлиняемые профиля и завершите выбор ключом Закончить. Затем выберите один из режимов команды и укажите, в зависимости от выбранного режима, пласть профиля (ключ Плоскость), ребро профиля или любой другой отрезок (ключ Отрезок) или постройте сами подрезающий отрезок (ключ 2 точки). Во время выбора пласти, ребра или построенного отрезка появляется стрелочка, указывающая, в какую сторону будет удлиняться профиль. Поменять направление стрелки можно при помощи ключей Негатив или Позитив. При выборе ключа Автоматически включается режим автопоиска минимально отрезаемого конца.
|
|
При продлении профиля удаляются все обработки, которые есть на подрезаемом конце. |
Соединение профилей (по биссектрисе, врезка и пр.)

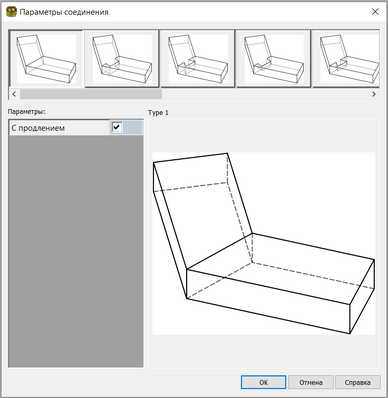

Запустите команду Профиль/Соединить/Выбрать тип и в контекстном меню нажмите ключ Параметры. В открывшейся карточке выберите подходящий тип соединения профилей и задайте его параметры:
Затем нажмите кнопку ОК и укажите сначала тот профиль, который нужно врезать, а затем — тот, в который нужно врезать.
В карточке первые семь типов соединения — разновидности соединения по биссектрисе, остальные пять — разновидности врезки/подрезки.
Type 1 — классическое соединение по биссектрисе. Если включить параметр С продлением, то соединение строится по линии пересечения габаритов профилей, на всю её длину. При этом удаляются все обработки соединяемых торцов. Если параметр С продлением выключен, то соединение строится только на длину «реальной» линии пересечения профилей. При этом, по возможности, сохраняются все обработки соединяемых торцов.
Пример 1
Пример 2
Type 12 — врезка по форме. Глубина врезки задается при помощи параметра W. Соединение строится только в том случае, если, как минимум, одна пласть одного из соединяемых профилей параллельна пласти другого. При выборе соединяемых профилей сначала указывается тот, который нужно врезать, а затем — тот, в который нужно врезать.
