Как на время сделать объект невидимым
При работе с большим проектом часто возникает необходимость сделать невидимыми некоторые из его элементов, чтобы «добраться» до нужных объектов (например, до тех, которые находятся внутри дома). В системе существует несколько способов «погасить» отображение стен, перекрытий, проёмов и других элементов дома, то есть временно сделать их невидимыми.
|
Все объекты, вне зависимости от того, погашены они или нет, присутствуют во всех отчётах, кроме Фасадов, Видов полутоновых и Видов векторных. Погашенные объекты не могут быть выбраны для редактирования или удаления. |
1. Можно погасить/включить изображение объектов при помощи панели Структура проекта. На наш взгляд, это самый универсальный способ, так как гасить или включать можно что угодно и как угодно, а не только по типам.

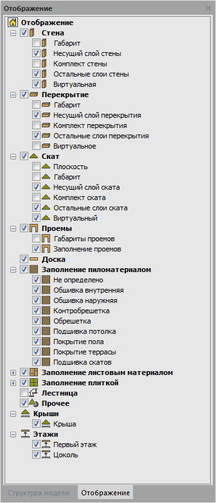

2. Можно гасить/включать изображение объектов по их типу. Для этого на панели Отображение уберите или поставьте галочки в соответствующих строках.
3. Можно гасить/включать изображение объектов по принадлежности их слоям.
В программе существует возможность распределять объекты по слоям. Например, вы можете создать слой, назвать его Пол и положить на него все доски пола. И когда возникнет необходимость отредактировать пол, вы можете оставить на экране только половые доски, быстро отключив отображение всех других элементов дома и других профилей в том числе. Всё то же самое можно делать, например, со стенами, балками, элементами декора и т.д., и т.п.
Чтобы включить/погасить слой, откройте карточку состояния (или редактирования) слоев, щёлкнув левой (или правой) кнопкой мыши по пиктограмме
:
Значок горящей лампочки
говорит о том, что слой включен, то есть все его объекты видны на экране. Значок выключенной лампочки
указывает на то, что слой погашен, то есть все его объекты не видимы. Для изменения состояния слоя, нажмите на лампочку. Более подробно о работе со слоями читайте в разделе Слои.
4. Можно использовать команды из меню К3/Отображение. Для того, чтобы погасить объекты, нужно выбрать команду К3/Отображение/Погасить, указать погашаемые объекты и нажать Enter. Выбранные объекты станут невидимыми. После запуска команды К3/Отображение/Погасить перед тем, как указывать объекты, можно использовать один из ключей контекстного меню команды, отображаемого на панели Ключи команд или вызываемого правой кнопкой мыши:
- Целиком — выбор объекта целиком. Если объекты объединены в группу, то выбирается вся группа, например, стена целиком. В режиме Целиком доступен ключ Комплект, который делает возможным выбор не только по панелям, но и по их комплектам, а также по другим комплектам, созданным вручную.
- Частично — выбирается не группа целиком, а объекты, входящие в ее состав, например, не стена целиком, а только профили стены.
- Ключ Дополнительно вызывает меню указания объектов, описанное в разделе Указание объектов.
По окончании указания объектов, нажмите в контекстном меню (правый нижний угол экрана, панель Ключи команд) строчку Закончить. На экране изображение всех выбранных объектов будет стёрто.
Для того, чтобы включить объекты, нужно выбрать команду К3/Отображение/Включить и, поскольку погашенные объекты невидимы и их невозможно указать мышью, воспользоваться ключами контекстного меню, вызываемого правой кнопкой мыши. Если вы хотите включить все погашенные объекты, выберите ключ Все. Чтобы включить только часть погашенных объектов, выберите ключ По выбору. На экране отобразятся все объекты сцены, погашенные в том числе. Погашенные объекты будут подсвечены желтым цветом. Выберите из них объекты, отображение которых хотите включить, и нажмите Enter или в контекстном меню ключ Закончить. Выбранные вами объекты останутся на экране.
Примечание. В случае отсутствия в сцене погашенных объектов команда К3/Отображение/Включить в режиме По выбору не выделит цветом ни один объект.
|
|
При работе в К3-Коттедж Каркас&Сруб отображение погашенных вами объектов может быть включено системой автоматически, в результате работы с другими объектами, параметрически связанными с погашенными. Если такая способность программы вам не нужна, в параметрах проекта, в закладке Режимы можете отключить режим Показывать погашенные объекты при изменении. |
|
|
При сохранении файла состояние отображения объекта также сохраняется. В результате загрузки такого файла могут быть загружены объекты, отображение которых погашено. Определить наличие в сцене погашенных объектов можно при помощи команды основного меню Установки/Статус или панели Структура проекта. |
