Раскрой профильных материалов
Отчёт Раскрой профильных материалов — раскройные карты профилей проекта, размещенных на заготовках оптимальным образом: из соображений минимизации отхода.
На картах раскроя профили (детали) проекта группируются по материалам, а внутри материала сортируются способом, выбранным в параметрах отчета.. Для каждого материала формируются таблицы заготовок, с разложенными на них деталями проекта. Для каждой детали даны её уникальное имя, длина и порядковый номер на заготовке. На каждой заготовке обозначен остаток от раскроя. На деловом остатке пишутся буквы Д.О. и его длина. Если остаток не деловой, он заштрихован. Для каждого материала считаются количество (шт.) и объем заготовок (куб.м.), а также отход (куб.м.). В конце отчета выдается таблица Общий расход материалов, содержащая полный перечень раскроенных материалов, их количество в шт.,объем в куб.м., отход в куб.м. и в %. В конце отчета выдается список Нераскроенных деталей для каждого материала.
При первом старте менеджера отчетов папка Раскрой профильных материалов пуста. Встав на папку отчета, при помощи кнопки Добавить вы можете добавить столько отчетов, сколько вам нужно.
Для каждого отчета можно указать, какие панели и материалы включить в него. Читайте об этом в разделе Выбор объектов и материалов для отчёта.
Здесь же можно узнать объем выбранных для отчета деталей: грубо — Без учета выемок (обработок), и точно — С учетом выемок (обработок):
Для каждого отчета можно выбрать, из заготовок какой длины кроить, и также можно исключить из раскроя отдельно взятые профили. За это отвечают кнопки Исключить длины и Исключить профили, которые становятся активными, если вы предварительно сходили в параметры отчета и поставили там галочки Исключение длин и Исключение профилей. Заданные исключения сохраняются в отчете, и в случае его пересоздании вам не придется задавать их заново. В поле Имя отчёта не забудьте задать имя вашему отчету. Это имя будет отображаться в штампе отчета.
|
Если вы создаете несколько раскроев для разных групп объектов проекта, то кнопка Контроль позволит проверить, не выбран ли какая-либо элемент проекта дважды. Данная кнопка доступна, если вы стоите на папке отчета. В карточке Контроль в случае правильного деления должны быть только единицы. |
Прежде, чем создавать отчёт, встаньте на верхнюю строчку списка отчетов, нажмите кнопку Оформление и измените, в случае необходимости, штамп, формат, ориентацию и пр. Далее встаньте на папку отчета и нажмите кнопку Параметры. На экране появится диалоговая карточка Параметры раскроя профилей:
Список параметров отчета Раскрой профильных материалов очень похож на список параметров отчета Раскрой срубовых материалов.
Группа параметров Параметры раскроя:
- Ширина пила — величина, указывающая, сколько миллиметров от длины заготовки расходуется на один пил.
- Припуск на торец — величина обрезки профиля с переднего (левого) торца. Данный параметр уменьшает длину заготовки, а для корректной работы модуля раскроя необходимо, чтобы Длина заготовки была не менее величины, равной сумме значений параметров Макс. (максимальная длина бревна, задается в справочнике Материалы) и Припуск на торец. Поэтому, например, если максимальная длина бревна равна 6000 мм и Припуск на торец равен 50 мм, то Длина заготовки должна быть не менее их суммы: 6000+50=6050 мм.
- Минимальная длина делового отхода — остаток заготовки, длина которого превышает эту величину, считается деловым отходом.
- Минимальное расстояние от края, на котором можно резать — расстояние от конца последнего профиля до края заготовки не должно быть больше этой величины. Обратное возможно лишь в том случае, если значение параметра Максимальное расстояние, на которое можно удлинить последнюю деталь больше нуля. В этом случае Минимальное расстояние от края, на котором можно резать уменьшается на величину параметра Максимальное расстояние, на которое можно удлинить последнюю деталь.
- Минимальная технологическая длина заготовки — минимальная длина последнего профиля на заготовке вместе с остатком.
|
|
Длины заготовок, которые используются при раскрое, берутся из параметров материала справочника производителя Материалы. |
В поле Минимизировать можно выбрать критерий оптимизации раскроя: минимизация его стоимости (за счет использования более дешевых заготовок) или минимизация количества отходов.
Если не включен параметр Сортировать детали по номеру сборки, то доступен параметр Максимизировать количество одинаковых заготовок, включающий режим раскроя, который в первую очередь старается максимизировать количество одинаково раскроенных заготовок. В этом режиме доступен параметр Объединять одинаковые заготовки, который объединяет одинаковые заготовки в одну строку таблицы. При включенном параметре Объединять одинаковые заготовки можно вынести номера одинаковых заготовок из раскройных карт в отдельную таблицу. Для этого нужно поставить галочку перед параметром Отдельная таблица.
|
|
Параметры объединения одинаковых заготовок можно включить только тогда, когда выключен режим Сортировать детали по номеру сборки. |
Если не включен параметр Сортировать детали по номеру сборки можно выбрать способ сортировки заготовок:
- По длине — заготовки сортируются в порядке уменьшения длины самого длинного профиля, входящего в заготовку;
- По остатку — заготовки сортируются в порядке увеличения отхода;
- По полному имени (полное имя — это Уникальное имя профиля + Имя панели/комплекта профиля, например, Д_2 (Стена 2_1) или Пр_12 (Перекрытие 2) или Б_34 (Комплект Первый этаж) и т.д.) — заготовки сортируются в лексикографическом порядке имен панелей/комплектов. Сначала идут заготовки, на которых есть детали с «наименьшим» из имен панелей/комплектов, затем - на которых есть детали со следующим по порядку именем панели/комплекта и т.д.
Группа параметров Информация о детали.
- Полное имя — на детали пишется её полное имя: имя профиля + имя панели, которой он принадлежит:
- Длина детали — на детали пишется её длина:
Если включена Надпись в две строки, то текст на детали пишется в две строки. Галочка напротив пункта Авт. вычисление высоты символа включает автоматический подбор высоты символа на чертеже, исходя из размеров материала:
Параметр Сортировать детали по номеру сборки включает режим сортировки заготовок в порядке следования панелей при сборке. Сначала идут заготовки, на которых есть детали панели с порядковым номером 1, потом 2 и т.д. При этом учитывается Диапазон номера панелей, детали которых предпочтительнее видеть на оставшемся пространстве этих заготовок. Панели, которым не присвоен порядковый номер сборки, кроятся в последнюю очередь и находятся в конце таблицы.
Кратность раскроя — количество одинаковых проектов, которые одновременно участвуют в раскрое. Известно что, чем большее количество стен и рядов берется для раскроя, тем более оптимален расчет, а значит меньше количество отходов или стоимость материалов.
Кроить все партии сразу — режим, предназначенный для случая, когда в папке Раскрой профильных материалов несколько отчетов (например, раскрой поделен на партии по этажам или типам панелей). В данном случае автоматически взводятся галочки перед всеми отчетами папки и они кроятся в том порядке, в котором расположены в папке. При этом при раскрое очередной партии отслеживается, сколько заготовок материала осталось после раскроя предыдущей партии. Это актуально, когда количество заготовок материала ограничено (параметр Наличие в справочнике производителя Материалы не равен -1).
Учесть предыдущие остатки — данный параметр становится доступным только после включения параметра Кроить все партии сразу. Он позволяет при раскрое партий использовать остатки со склада (содержимое справочника Остатки) и остатки от предыдущих партий текущего раскроя. При этом вы можете сохранять или не сохранять остатки, получившиеся в конце текущего раскроя, в справочник Остатки. За это отвечает параметр Сохранить остатки после раскроя. Если вы хотите, чтобы у какого-либо материала остатки не учитывались вовсе, в справочнике производителя Материалы уберите галочку у параметра материала Учитывать остатки.
|
|
Остатками считается деловой отход: профильный материал, оставшийся после раскроя, и длина которого не меньше величины параметра раскроя Минимальная длина делового отхода. |
Содержимое справочника Остатки можно увидеть, встав на папку отчёта:
Изначально все остатки нулевые (если только вы не добавили их в справочник производителя вручную). Таблица остатков заполняется автоматически: после выполнения раскроя в режиме Кроить все партии сразу с включенным параметром Сохранить остатки после раскроя (см. выше). Вы можете очистить таблицу (кнопка Удалить все остатки), если остатки в раскрое вы использовать не хотите или, например, результаты раскроя вас не устраивают, и вы хотите, изменив параметры, перекроить его «с чистого листа». Для использования остатков от другого проекта нажмите кнопку Добавить из проекта и укажите проект. Для передачи остатки в другой проект нажмите кнопку Передать в проект и укажите проект.
|
|
Допустим, что вы хотите в режиме Кроить все партии сразу попробовать несколько вариантов раскроя одних и тех же партий и потом выбрать лучший. В этом случае рекомендуем включать параметр Сохранить остатки после раскроя только для окончательного варианта раскроя. В обратном случае, для создания равных исходных условий раскроя, вам придется каждый раз удалять из справочника сохраненные в него остатки от очередного варианта раскроя и восстанавливать справочник вручную. |
Группа параметров Параметры чертежа
Если на картах раскроя вам достаточно схематического изображения профилей: в виде прямоугольников без обработок, то в поле Вид выберите элемент Схематичный. Если вам нужен подробный чертёж профиля со всеми обработками, выберите Подробный. На подробном чертеже вы можете Образмеривать обработки. В этом случае отсутствие галочки Без маркировки включает на чертежах режим проставления маркеров с номерами обработок. С помощью них в отчёте Таблица обработок профильных материалов вы найдете подробные чертежи для каждого типа обработок, встречающегося в проекте.
Галочка Шкала распилов формирует шкалу распилов. Для неё можно выбрать способ образмеривания распила при помощи параметра Образмеривать.
Галочка Отдельная шкала формирует шкалу обработок отдельно от шкалы распилов. Для неё можно включить образмеривание краев деталей при помощи параметра Края деталей. Если отдельная шкала не включена, обработки попадут в нижнюю шкалу, иначе — в верхнюю.
В конце отчета выдается таблица Общий расход материалов:
Для каждого материала в этой таблице содержится информация о количестве использованных заготовок и величине предполагаемых отходов:
- Объём — общий объём всех использованных заготовок данного материала или всех материалов;
- Отход — общий объём отхода (деловой+неделовой+опилки) и процентное отношение этого отхода к к общему объёму заготовок, указанному в колонке Объём;
- Деловой — объём делового отхода (ДО) и процентное отношение этого отхода к общему объёму заготовок, указанному в колонке Объём;
- Опилки — объём опилок и его процентное отношение к общему объёму заготовок, указанному в колонке Объём.
|
|
Деловой отход — это остатки заготовок, длина которых не меньше величины параметра раскроя Минимальная длина делового отхода. Неделовой отход — это обрезки профилей, длина которых меньше величины параметра раскроя Минимальная длина делового отхода. Они заштрихованы на чертеже. К опилкам относятся отходы, получившиеся в результате пилов. |

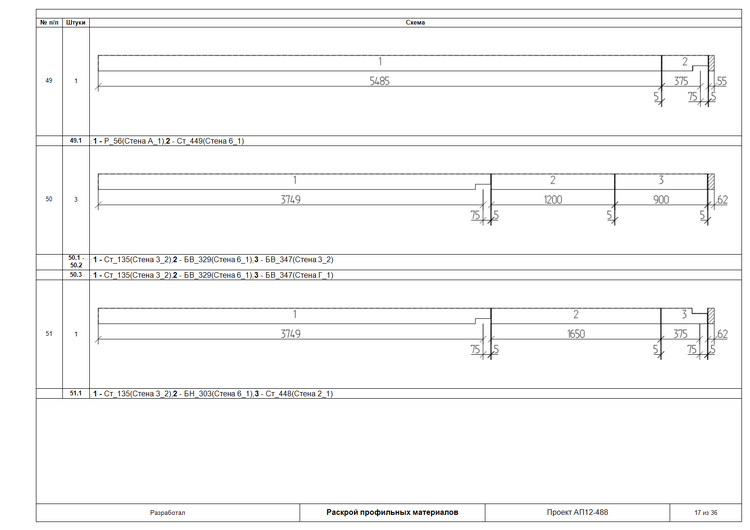

Если длина отдельных профилей проекта больше, чем длина имеющихся в справочнике заготовок соответствующего материала, после создания раскроя появляется карточка со списком материалов, не вошедших в раскрой (рис. 1). В отчете перечисленные материалы будут отображены в виде таблицы Нераскроенные детали, следующей после таблицы Общий расход материалов (рис. 2)

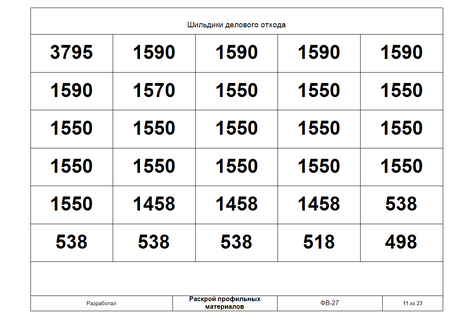

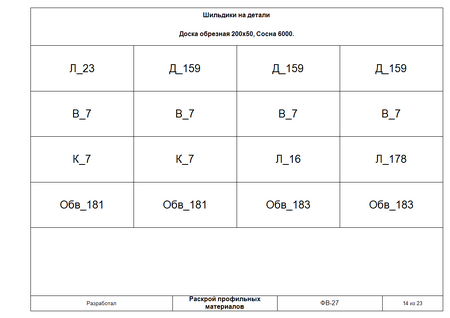

В отчёт можно добавить таблицы шильдиков (наклеек) на полученные в результате раскроя детали и на деловые остатки, если в параметрах отчета поставить галочки Шильдики на детали и Шильдики на остатки. Шильдики на детали располагаются в таблице в том порядке, в котором они идут на раскройных картах.
 |
 |
Для задания параметров чертежа нажмите кнопку Параметры оформления. На экране появится карточка:
Описание параметров смотрите в разделе Параметры оформления чертежа.
Определившись с параметрами и делением на партии, переходите к созданию отчётов.
