Отчёт План этажа — это изображение разреза дома, рассеченного мнимой горизонтальной плоскостью на заданной высоте.


На плане этажа могут быть проставлены размеры стен и проемов; расстояния между осями стен; расстояния от проемов до ближайших стен и осей. Для каждой комнаты и для всего дома могут быть подсчитаны периметр и площадь.

При первом старте менеджера отчетов количество отчетов в папке План этажа равно количеству этажей проекта. Встав на папку отчета, при помощи кнопки Добавить (рис. 1) вы можете добавить столько отчетов, сколько вам нужно, и на той высоте, которая вам нужна. Для этого наберите нужные значения в полях Высотная отметка 1 и Высотная отметка 2 или нажмите кнопку Задать (рис. 2) и укажите высоты в одном из видовых окон. После выбора высот значение меньшей из них появится в имени отчета. Сечение будет создаваться между заданными высотами — посередине.

(1)
(2)

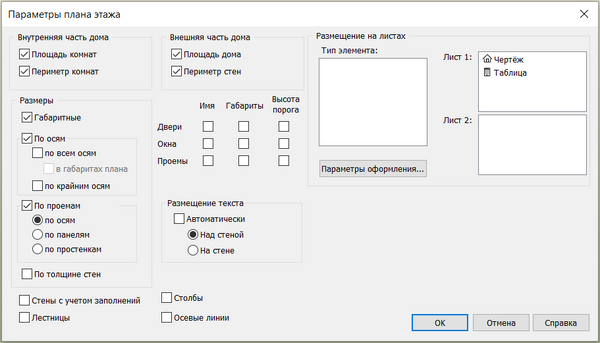

Прежде, чем создавать отчет, встаньте на верхнюю строчку списка отчетов, нажмите кнопку Оформление и измените, в случае необходимости, штамп, формат, ориентацию и пр. Далее встаньте на папку отчета и нажмите кнопку Параметры. На экране появится диалоговая карточка Параметры плана (см. рис. справа).

В группах Внутренняя часть дома и Внешняя часть дома поставьте галочки перед теми величинами, которые вы хотите, чтобы были посчитаны и отображены на плане.

Параметр Габаритные (группа Размеры) включает образмеривание габаритов этажа. Параметр По толщине стен образмерит ширину стен.

Параметр По осям проставляет размеры между осями стен. Все оси стен проекта группируются по признаку параллельности друг другу. Для каждой группы параллельных осей строится своя цепочка размеров – расстояний между осями. Параметр По всем осям образмеривает все оси проекта. Если включить параметр В габаритах плана, то будут образмериваться только те оси, которые попадают в габариты этажа. Параметр По крайним осям добавит на чертеж ещё один размер – расстояние между крайними осями.

Pluso.png Для отображения на плане осей проекта включите параметр Осевые линии.

Параметр По проёмам образмерит проемы, окна, двери одним из предлагаемых программой способов:

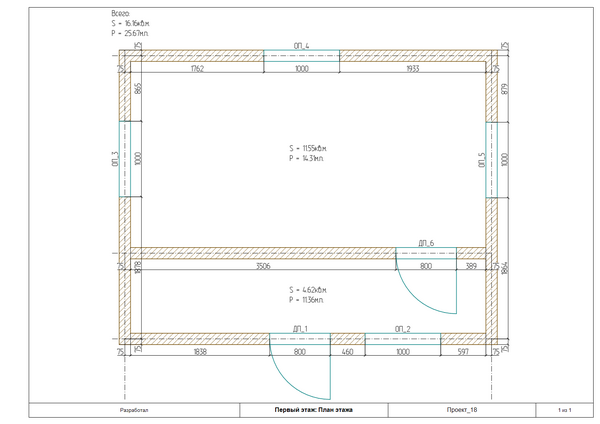

  • По осям — для каждой оси и проемов, находящихся на ней, своя цепочка размеров, с привязкой к ближайшим осям:

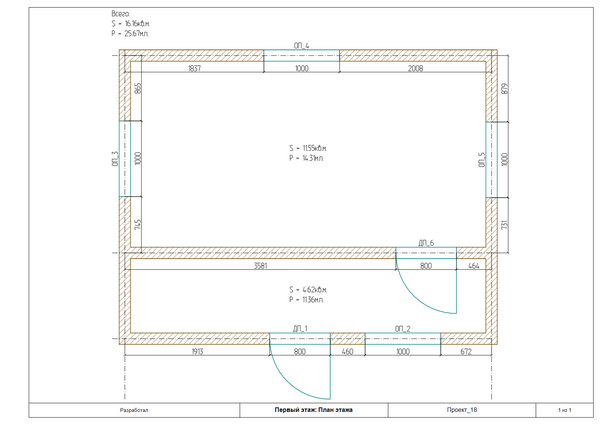

  • По панелям — для каждой панели и проемов, находящихся на ней, своя цепочка размеров, с привязкой к ближайшей оси:

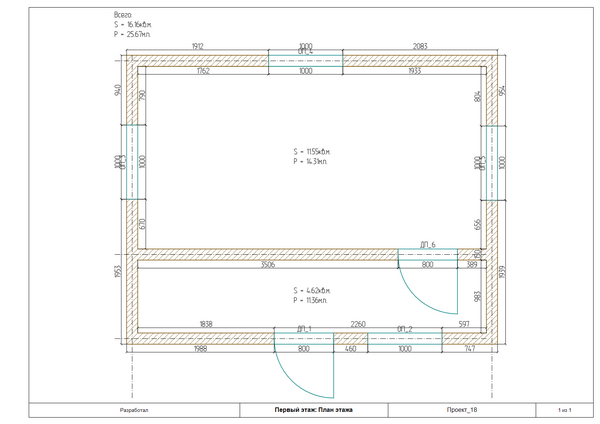

  • По простенкам — образмериваются внешние и внутренние поверхности стен с учетом проемов:

В группе параметров Размещение текста параметр Автоматически включает режим наиболее оптимального расположения на чертеже подписей по отношению к объектам. Параметры Над стеной и На стене размещают текст над стеной и на стене соответственно.

На плане могут присутствовать габариты дверей, окон, проемов и высоты их порогов, а также столбы, лестницы и осевые линии.

Параметр Стены с учетом заполнений позволяет на плане включать в контур стен толщину построенных на них заполнений:

I.png Если помещение делится стеной на две части, и в этой стене находится проем, то при подсчете периметра и площади работает следующее правило:
  • если проем типа Окно или Дверь, то помещения по обе стороны стены считаются различными комнатами. И площадь и периметр для них считаются для каждой по отдельности
  • если проем типа Проём, то такая стена разделителем помещения не считается. В этом случае площадь и периметр подсчитываются для всего помещения в целом

Площади и периметры комнат вы можете вывести в отдельную таблицу и разместить её или рядом с чертежом, или на отдельном листе. Для этого используйте группу параметров Размещение на листах. О правилах размещения читайте в разделе Многостраничные отчёты.

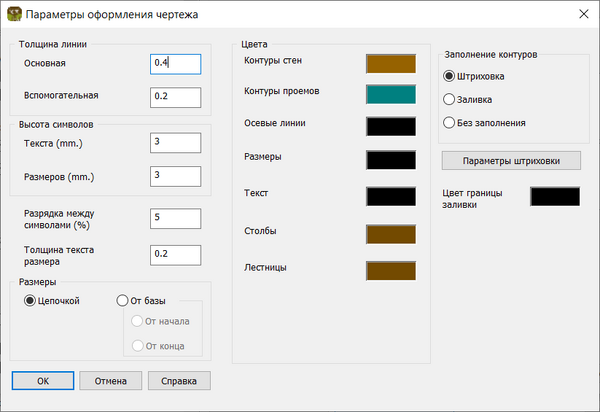

Для определения внешнего вида отчета нажмите кнопку Параметры оформления. На экране появится карточка:


Описание параметров смотрите в разделе Параметры оформления чертежа.

Определившись с параметрами, переходите к созданию отчётов.
