План монтажа

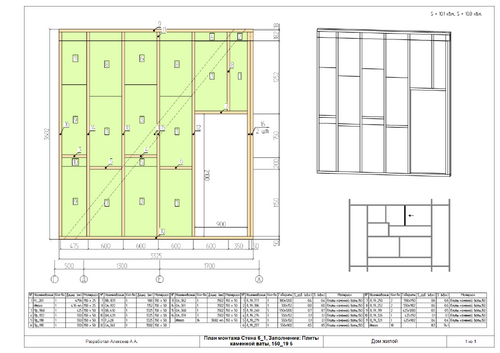

Отчет План монтажа — это «слоёный» чертеж панели. Панель может отображаться вместе со слоями её конструкции (пирога), заполнениями, созданными на них, и комплектами. Какие заполнения и комплекты отображать, вы можете выбрать. Назначение отчета План монтажа — показать на одном чертеже наложение друг на друга разных слоёв панели.
|

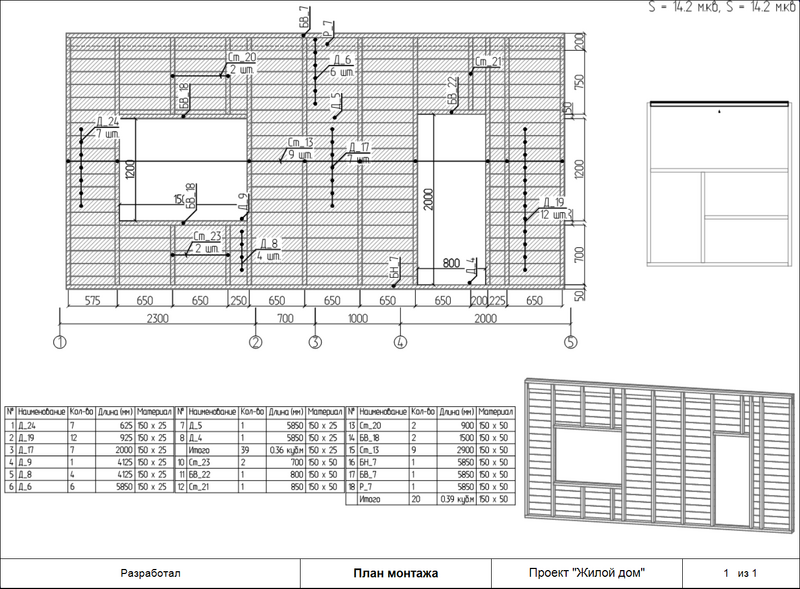

Отчет План монтажа похож на отчеты Развёртки по панелям и Развёртки в осях. У него во многом схожие с ними параметры и внешний вид. Главное отличие Плана монтажа от выше названных отчетов в том, что он позволяет отобразить на одном чертеже, наложенные друг на друга (как на листах кальки), слои панели, а также комплекты и разнотипные (профильные, листовые, плиточные) заполнения, привязанные к ней (к её плоскости). В некоторых случаях это бывает необходимо. В принципе, с помощью отчета План монтажа вы можете получить и обычную развертку панели (в один слой). Всё зависит от вашего выбора панелей для отчета. |
При первом старте менеджера отчётов папка План монтажа пуста. Встав на папку отчета, при помощи кнопки Добавить вы можете добавить столько отчетов, сколько вам нужно.

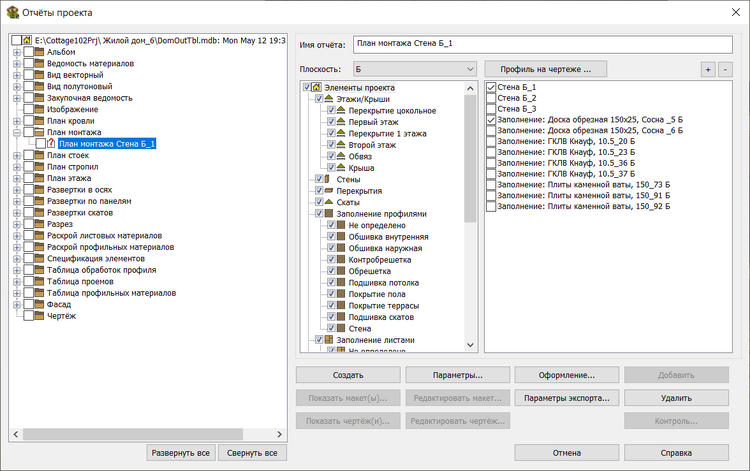

Для каждого отчета можно указать, какие панели и комплекты включить в чертеж и какие типы профилей отображать на нем (кнопка Профиль на чертеже). Для этого встаньте на отчет внутри папки и в первую очередь в поле Плоскости выберите плоскость (ось, высотную отметку, плоскость ската), панели которой хотите видеть в отчете.
Далее сначала выберите этажи/крыши и типы объектов, а затем в соседнем окне — панели и комплекты.
|
|
Ответы на некоторые вопросы, возникшие при выборе объектов для плана монтажа, вы сможете найти в разделе Полезные советы. |
Если на чертеже вам нужны не все профили, нажмите кнопку Профиль на чертеже и укажите те типы профилей, которые хотите видеть на плане. В поле Имя отчёта не забудьте задать имя вашему отчету. Это имя будет отображаться в штампе отчета.
|
|
При нажатии кнопки Профиль на чертеже появляется окно выбора типов профилей для чертежа (рис. справа).
Если у типа профиля не поставить ни одной галочки, то профили данного типа в отчете отображаться не будут. Если галочку поставить в первой колонке |

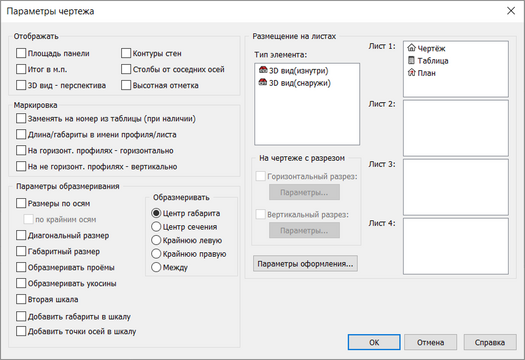

Прежде, чем создавать отчет, встаньте на верхнюю строчку списка отчетов, нажмите кнопку Оформление и измените, в случае необходимости, штамп, формат, ориентацию и пр. Далее встаньте на папку отчета и нажмите кнопку Параметры. На экране появится диалоговая карточка Параметры чертежа:
Площадь панели — сверху отчета подписывается площадь панели (с учетом проемов)
Итог в п.м. — количество профильных материалов считается в погонных метрах (отображается в нижней строчке таблицы, если она включена в отчет). Если данный параметр не включен, то количество профильных материалов считается в куб.м
Параметр 3D вид — перспектива включает режим формирования трехмерного вида панели в перспективе. Если параметр не включен, то 3D вид будет в аксонометрической проекции.
Параметр С обратной стороны меняет направление взгляда на панель.
Параметр Контуры опорных стен включает на чертеже отображение контуров стен проекта. Параметр работает только для горизонтальных плоскостей. Контуры стен в одной оси не объединяются. Например, стена, поделенная на 2 панели, отображается двумя отдельными контурами. При включении Контуров стен становится доступен параметр пересекающих по высоте, позволяющий отображать на плане и те опорные стены, габариты которых выше габаритов крыши. отдельными контурами. Цвет контуров стен можно задать в параметрах оформления. Если включить параметр пересекающих по высоте, то отобразятся контуры всех стен, пересекающих габариты панелей отчета.
Параметр Столбы от соседних осей — включает режим отображения на чертеже панели тех столбов (профилей типа Столб), которые находятся на пересечении её оси с осями соседних панелей.

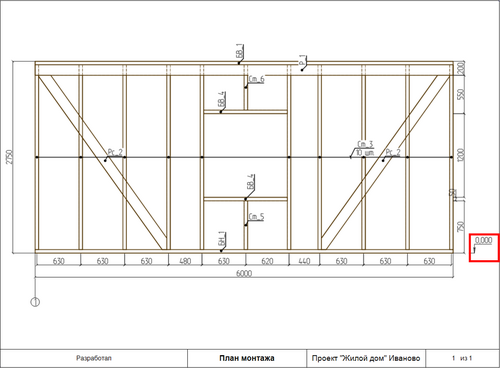

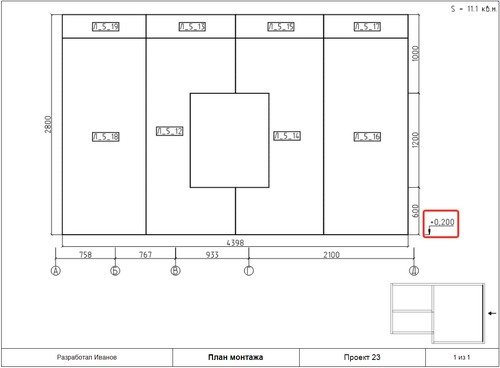

Параметр Высотная отметка (только для вертикальных панелей) — добавляет на чертеж нулевую высотную отметку на уровне нижнего габарита панели. Это сделано для тех, кто хочет при редактировании чертежа создавать свои высотные отметки с помощью встроенного в К3 макроса, который работает только при наличии в сцене хотя бы одной высотной отметки.
Группа параметров Маркировка отвечает за маркировку (за подписи) профилей или листов.
Параметр Заменять на номер из таблицы заменяет на чертеже названия объектов на номера из таблицы.
Параметр Длина/габариты в имени профиля/листа включает/выключает добавление в маркировку профиля или листа их длины/габаритов.

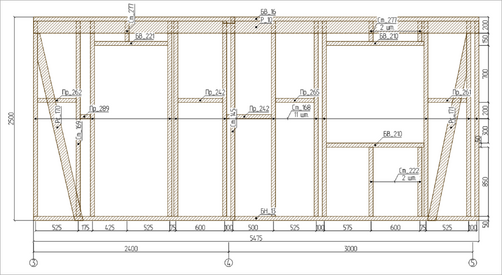

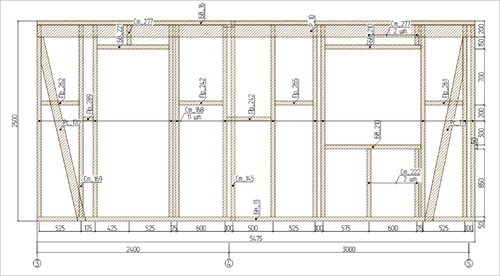

Параметры На горизонт. профилях — горизонтально и На не горизонт. профилях — вертикально — поворачивают на 90 градусов маркировки одиночных (ни с кем необъединенных) профилей.
Параметр Размеры по осям проставляет размеры между осями стен.
Параметр По крайним осям добавит на чертеж ещё один размер — расстояние между крайними осями.
Параметр Габаритный размер включает образмеривание габаритов панели.
Параметр Диагональный размер проставляет на чертеже диагональный размер панели.
Параметр Образмеривать проемы проставляет на плане габаритные размеры проемов, окон, дверей.
Параметр Образмеривать укосины образмеривает положение начала и конца укосин.
Параметр Вторая шкала добавляет ещё одну цепочку размеров, проставленных От базы, если в параметрах оформления был выбран режим Цепочкой, и наоборот.
Параметры Добавить габариты в шкалу и Добавить точки осей в шкалу добавляют в шкалы размеров образмеривание габаритов панели и ближайших осей.
В группе Образмеривать можно выбрать, между какими точками элементов панели будут проставляться размеры.
Группа параметров Размещение на листах отвечает за многостраничность отчета и её компоновку. Кроме чертежа вы можете включить в отчет таблицу, план и 3D виды панели. В таблице содержится вся информация по объектам, входящим в состав панели (имя, количество, длина, материал), а также точная (с учетом проемов) и габаритная площади для заполнений листовым материалом. План — это схема дома с указанием панели, по которой создан отчет. 3D виды — это трехмерные виды панели. О правилах компоновки читайте в разделе Многостраничные отчёты.
Для определения внешнего вида отчёта нажмите кнопку Параметры оформления. На экране появится карточка:
Описание параметров внешнего вида отчета смотрите в разделе Параметры оформления чертежа.
После задания параметров переходите к созданию отчётов.
