Развёртки в осях

Материал из К3-Коттедж Каркас
К3-Коттедж Каркас&Сруб | Отчёты | Виды и параметры отчётов | Ведомость материалов | Закупочная ведомость | План кровли | План этажа | План монтажа | План стропил | План стоек | Развёртки скатов | Развёртки по панелям | Развёртки в осях | Таблица профильных материалов | Таблица обработок профильных материалов | Таблица проёмов | Раскрой профильных материалов | Раскрой листовых материалов | Фасад | Разрез | Вид векторный | Вид полутоновой | Чертёж | Изображение | Альбом | Параметры оформления чертежа | Многостраничные отчёты. Размещение на листах

Отчёт Развёртки в осях — это чертежи панелей и комплектов проекта, сгруппированных по его плоскостям (осям, высотным отметкам, плоскостям скатов). Назначение отчета Развёртки в осях — показать на чертеже выбранной плоскости все панели и комплекты, имеющие к ней отношение.


Все панели, привязанные к одной плоскости, сортируются по величине их отступа от плоскости. Для каждой группы панелей с одинаковым отступом свой лист отчета.

В папке Развёртки в осях фиксированное количество отчетов, оно равно количеству плоскостей проекта (осей, высотных отметок, наклонных плоскостей) проекта.

Для каждого отчета можно указать, какие панели, заполнения и комплекты включить в чертеж. Для этого нужно сделать выбор в поле Панели/Заполнения (см. рис ниже). Содержимое этого поля зависит от фильтра по типам заполнений, расположенного в соседнем окне. Если в нем нет ни одной галочки, то в поле Панели/Заполнения присутствуют только панели (стены, скаты, перекрытия) и комплекты, привязанные к плоскости отчета. Если в поле фильтра включить нужные вам типы заполнений, то они, если есть в проекте, появятся в поле выбора.

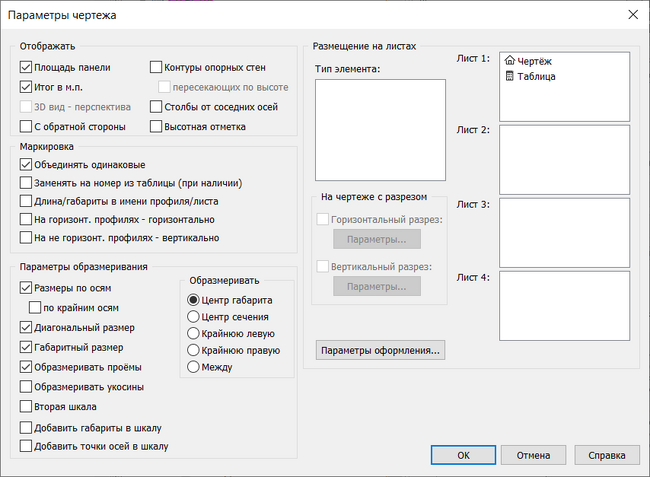

Прежде, чем создавать отчет, встаньте на верхнюю строчку списка отчетов, нажмите кнопку Оформление и измените, в случае необходимости, штамп, формат, ориентацию и пр. Далее встаньте на папку отчета и нажмите кнопку Параметры. На экране появится диалоговая карточка Параметры чертежа: (см. рис. справа). Параметры отчета Развёртки в осях такие же, как у отчета План монтажа, за исключением возможных элементов отчета: в развертку можно добавить только таблицу. О правилах размещения элементов отчета на его листах читайте в разделе Многостраничные отчёты.

Для определения внешнего вида отчета нажмите в карточке его параметров кнопку Параметры оформления. На экране появится карточка:

Описание параметров смотрите в разделе Параметры оформления чертежа.

После задания параметров переходите к созданию отчётов.
