Таблица профильных материалов
Отчет Таблица профильных материалов — это таблица, содержащая чертежи профилей проекта, их имена (колонка Позиция), длины и количество. Профили сгруппированы по материалам и отсортированы по длине.
Отчёт можно создавать как по всему проекту целиком, так и выборочно, например, по одному или нескольким этажам или по выборочным панелям и материалам. В конце отчета по всем материалам выдаются итоговые таблицы:
При первом старте менеджера отчётов папка Таблица профильных материалов пуста. Встав на папку отчета, при помощи кнопки Добавить вы можете добавить столько отчетов, сколько вам нужно.
Для каждого отчета можно указать, какие панели и материалы включить в него. Читайте об этом в разделе Выбор объектов и материалов для отчёта.
В поле Имя отчета не забудьте задать имя вашему отчету. Это имя будет отображаться в штампе отчета.
|
Если вы создаете несколько таблиц профильных материалов для разных групп объектов проекта, то кнопка Контроль позволит проверить, не выбран ли какая-либо элемент проекта дважды. Данная кнопка доступна, если вы стоите на папке отчета. В карточке Контроль в случае правильного деления должны быть только единицы. |
Прежде, чем создавать отчет, встаньте на верхнюю строчку списка отчетов, нажмите кнопку Оформление и измените, в случае необходимости, штамп, формат, ориентацию и пр. Далее встаньте на папку отчета и нажмите кнопку Параметры. На экране появится диалоговая карточка Параметры таблицы профильных материалов:
Группа параметров Сортировка:

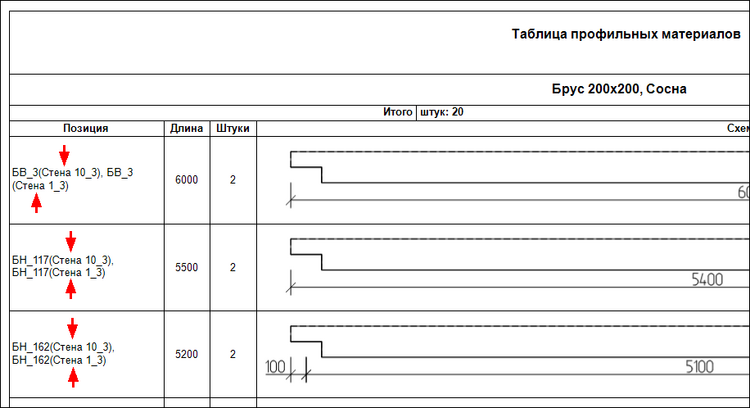

- По длине — профили, выбранные для отчета, будут отсортированы по материалам, а внутри каждого материала — в порядке убывания длины. В имени профиля пишется имя его панели/комплекта:
- По панелям — профили, выбранные для отчета, будут отсортированы по панелям/комплектам, а внутри панелей/комплектов — по материалам:
|
|

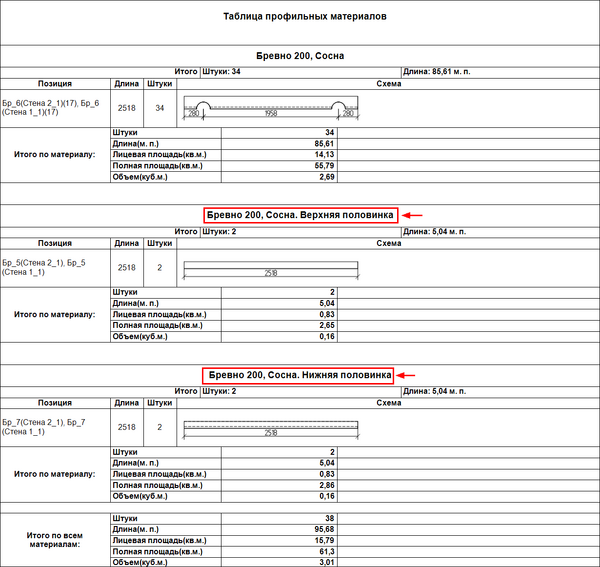

Чертежи срубовых профилей в рамках одного материала автоматически группируются по конфигурации сечения (половинки, без комп. паза, без прод. паза и т.д.). |

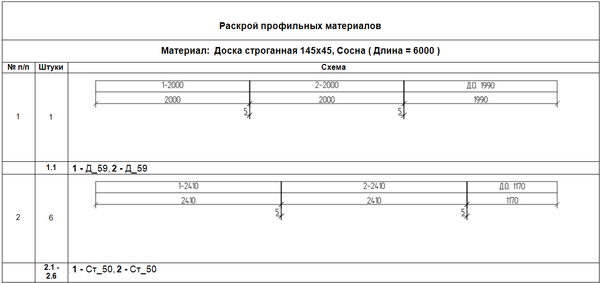

Таблица профильных материалов может быть сформирована в двух режимах: с нахождением одинаковых профилей и объединением их в одну строку таблицы, и без объединения. За это отвечает параметр Объединять идентичные. При включении параметра Объединять идентичные строки с одинаковыми именами деталей объединяются в одну строчку, в которой указываются диапазон номеров объединенных заготовок и список имен деталей, расположенных на них.
При помощи параметров Вид сверху и Вид сбоку вы можете выбрать вид чертежа профиля, отображаемый в отчете. Галочка в поле Рисовать сечение отображает контур сечения слева от чертежа профиля.
Если поставить галочку перед параметром Шкала обработок, то на чертежах будут образмериваться положения (точки привязок) обработок. При включенном параметре Шкала обработок доступен режим Без маркировки, в котором на чертеже рядом с обработками проставляются их номера. С помощью этих номеров в отчете Таблица обработок профильных материалов вы найдете подробные чертежи обработок.
|
|
Имена профилей, используемые в отчете, можно посмотреть и изменить в параметрах проекта, в закладке Краткие именования. В случае изменений нужно будет пересоздать отчёт. |
|
|
Для того, чтобы в проекте найти нужный профиль из отчета используйте панель Структура проекта. Искать удобно при помощи фильтра панели, набрав в нем имя профиля. |
|
|
Ответы на некоторые вопросы, возникшие при создании отчета, вы сможете найти в разделах Выбор объектов и материалов для отчёта, Оформление отчёта и Полезные советы. |
В отчёт можно Добавить таблицу шильдиков, и указать для неё Количество колонок, Количество рядов, Размер шрифта текста на шильдиках.

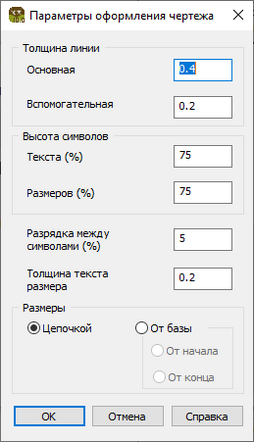

Для определения внешнего вида отчета нажмите кнопку Параметры оформления. На экране появится карточка:
Описание параметров смотрите в разделе Параметры оформления чертежа.
Определившись с параметрами, переходите к созданию отчётов.
